SoundTrace SDK for Unity

SoundTrace Unity SDK는 Unity의 메시, Renderer 재질 슬롯, 음원, 리스너를 STCoreV2에 연결하는 실시간 공간 음향 플러그인입니다.

이 페이지는 현재 Unity SDK의 공개 컴포넌트와 Inspector 계약을 기준으로 합니다.

요구 사항과 플랫폼

항목	현재 패키지 기준
Unity	2022.3 LTS 이상
번들 네이티브 플러그인	macOS, Windows x64, iOS, Android
Linux	현재 패키지에 바이너리가 없으므로 Linux 호스트에서 별도 빌드 필요
Unity WebGL	미지원. Unity WebGL에서는 OnAudioFilterRead 기반 DSP 처리를 사용할 수 없음

Use GPU Backend는 propagation의 반사·리버브 연산에 WebGPU compute provider를 요청합니다. 회절은 CPU에서 계산합니다. 실제 활성 여부는 네이티브 플러그인과 장치에서 결정되며, GPU 초기화에 실패하면 CPU로 실행합니다.

설치

SoundTrace Unity SDK 패키지와 설치 안내는 계약된 평가·라이선스 배포 채널로 제공합니다. 전달받은 배포본의 설치 절차를 따르십시오.

샘플은 Package Manager에서 SoundTrace SDK를 선택한 뒤 Samples > Demo Assets > Import로 가져옵니다.

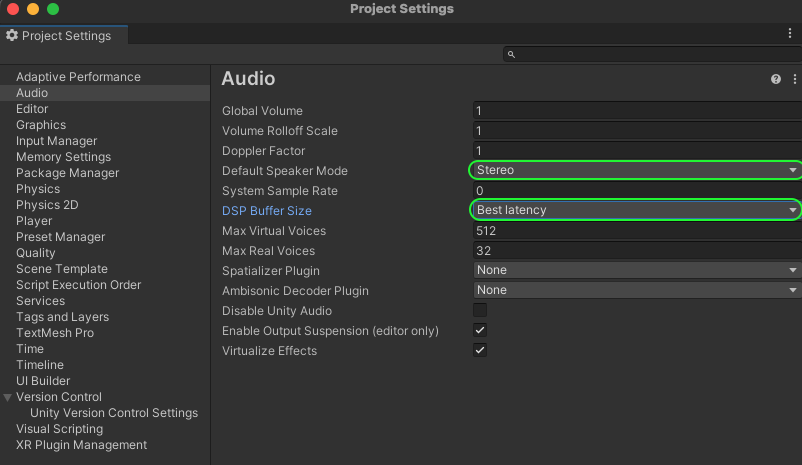

Unity Audio 설정

1. Edit > Project Settings > Audio를 엽니다.
2. Default Speaker Mode를 Stereo로 설정합니다.
3. DSP Buffer Size를 Best latency로 설정합니다.

Manager와 Listener Inspector는 이 설정이 다르면 경고를 표시합니다.

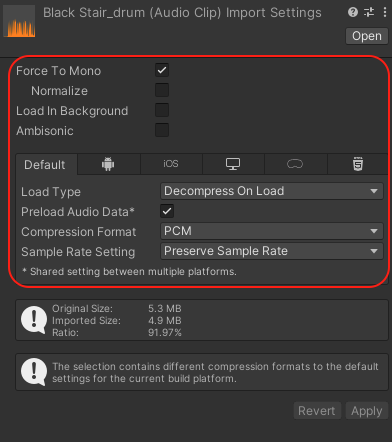

Audio Asset Import 설정

모노 사운드 소스 사용을 전제로 하며, 오디오 클립은 PCM 포맷으로 설정합니다.

가장 빠른 설정

1. 빈 GameObject에 SoundTraceManager를 추가합니다.
2. Main Camera에 SoundTraceListener를 추가합니다.
3. 음원 GameObject에 SoundTraceSource를 추가하고 같은 GameObject의 AudioSource에 clip을 지정합니다.
4. 음향 geometry로 사용할 Mesh GameObject에 SoundTraceObject를 추가합니다.
5. 필요하면 Manager와 같은 GameObject에 SoundTracePathVisualizer를 추가합니다.
6. Play Mode에서 Console 오류, 소리, path를 확인합니다.

동시에 로드된 scene 전체에서 활성 Manager와 Path Visualizer는 각각 하나만 사용할 수 있습니다. 여러 Listener를 등록할 수 있지만 Source 렌더링은 첫 번째로 등록된 PrimaryListener를 사용합니다.

컴포넌트 개요

컴포넌트	역할	필수 의존성
SoundTraceManager	런타임, scene, 재질 등록, propagation backend 관리	런타임당 1개
SoundTraceListener	Listener transform, ray 품질, 출력/HRTF 설정	활성 Manager
SoundTraceSource	AudioSource 출력 공간화, path별 설정	같은 GameObject의 AudioSource, 활성 Listener
SoundTraceObject	Mesh와 submesh 재질을 음향 scene에 등록	MeshFilter, MeshRenderer
SoundTracePathVisualizer	유효 path와 hit triangle 디버그 표시	Manager와 같은 GameObject

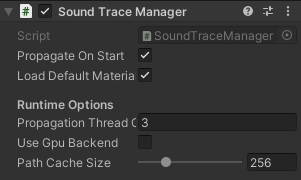

SoundTraceManager

Inspector

필드	기본값	동작
bool propagateOnStart	true	Start()에서 초기 scene graph와 transform을 동기화한 뒤 첫 propagation을 요청합니다.
bool loadDefaultMaterialsOnEnable	true	OnEnable()에서 번들 Material Preset Library를 네이티브 material table에 등록합니다.
int propagationThreadCount	-1	사운드 엔진 내부 propagation job의 실행 스레드 수를 지정합니다. 네이티브에서 -1은 std::thread::hardware_concurrency()로 조회한 논리 스레드 수를 기준으로 자동 설정하고, 0과 1은 싱글쓰레드로 작동합니다. 2 이상은 호출 스레드를 포함하여 지정한 수만큼 사용합니다.
bool useGpuBackend	false	propagation을 job 멀티스레드가 아닌 GPU compute shader로 계산합니다.
int pathCacheSize	256	최소 0, 최대 1024인 생성 path의 cache buffer size입니다. 값이 높을수록 공간 음향감은 좋아지지만 계산량도 함께 증가합니다. 기기 성능에 따라 기본값 256보다 낮게 설정하여 시작하는 것을 권장합니다.

공개 프로퍼티

프로퍼티	타입 / 접근	정확한 의미
Instance	static SoundTraceManager / get; private set;	동시에 로드된 scene 전체에서 사용하는 싱글턴 Manager입니다. 없으면 null입니다.
DefaultMaterialsLoaded	int / get; private set;	OnEnable()에서 자동 등록된 번들 재질 수입니다. 자동 로드를 끄거나 asset이 없으면 0입니다.
Scene	SoundScene / get; private set;	Manager가 소유한 저수준 scene입니다. 비활성 상태이거나 초기화에 실패하면 null입니다.
PrimaryListener	SoundTraceListener / get	가장 먼저 등록된 Listener입니다. Source 렌더링이 이 Listener를 사용하며, 없으면 null입니다.
ListenerCount	int / get	현재 Manager에 등록된 Listener 수입니다.
SourceCount	int / get	현재 Manager에 등록된 Source 수입니다.
ObjectCount	int / get	현재 Manager에 등록된 Object 수입니다.
LastValidPathCount	int / get; private set;	가장 최근에 완료된 propagation 결과의 유효 path 수입니다. propagation을 실행할 수 없으면 0입니다.
LastNativeError	string / get; private set;	최근 scene graph 또는 propagation 오류입니다. 오류가 없으면 빈 문자열입니다.
PropagationThreadCount	int / get	프로파게이션 잡쓰레드의 실행 쓰레드 개수입니다. -1은 최대치를 의미합니다.
IsGpuPropagate	bool / get; private set;	exaPropagatorInitGpu()가 성공해 GPU propagation provider가 활성화되었는지 나타냅니다.
GpuBackendStatus	string / get; private set;	GPU Backend 초기화 결과입니다: GPU active 또는 CPU fallback (<ExaResult>): <error>.
PathCacheSize	int / get	생성 path의 cache buffer size입니다.

공개 메서드

메서드	동작
public void ResetMotionState()	teleport, respawn, scene 전환 직후 모든 등록 Listener와 Source의 motion history를 초기화합니다.

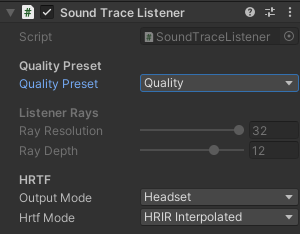

SoundTraceListener

보통 Main Camera에 추가합니다.

Inspector

필드	기본값	범위/선택지
Quality Preset	Fast	Custom, Fast, Middle, Quality
Ray Resolution	16	1..32; 가로/세로에 같은 값 적용
Ray Depth	4	1..16
Output Mode	Headset	Headset, Speaker
HRTF	HRIR Interpolated	아래 세 모드

Fast, Middle, Quality를 선택하면 ray 값과 연결된 render 품질 값이 함께 적용되고 ray 필드는 Inspector에서 비활성화됩니다. 값을 직접 편집하려면 먼저 Custom을 선택하십시오. 프리셋에서 Custom으로 돌아오면 마지막으로 적용된 값이 유지됩니다.

프리셋	Ray Resolution	Ray Depth	권장 시작점
Custom	저장된 값	저장된 값	수동 튜닝
Fast	16	4	모바일, 많은 음원
Middle	24	8	일반 게임과 데스크톱
Quality	32	12	음향 비중이 크고 기타 비중이 적은 앱

HRTF와 출력 모드

모드	필요한 asset	설명
Band8	없음	외부 HRTF table을 로드하지 않는 경량 모드
Hrir	KU100_convolution.bytes	HRIR 모드
HRIR Interpolated	KU100_convolution.bytes	HRIR 모드에 보간 계산을 적용해 방향감을 올려줍니다.

Asset은 Runtime/Resources/SoundTrace/HRTF/에서 로드됩니다. 필요한 asset이 없거나 비어 있으면 Listener 초기화가 실패하며 다른 모드로 자동 전환되지 않습니다.

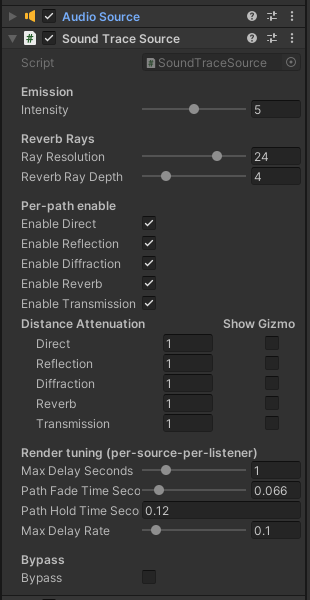

SoundTraceSource

SoundTraceSource는 같은 GameObject의 AudioSource 출력을 처리합니다. 활성화할 때 SoundTrace가 공간화와 Doppler를 담당하도록 AudioSource.spatialBlend와 AudioSource.dopplerLevel을 0으로 설정합니다.

Inspector

필드	기본값	동작
Intensity	1	Source 방사 강도입니다. 범위는 0..10입니다.
Ray Resolution	24	Reverb ray의 가로·세로 해상도에 같은 값을 적용합니다. 범위는 1..32입니다.
Reverb Ray Depth	4	Reverb ray의 최대 반사 깊이입니다. 범위는 1..16입니다.
Enable Direct	true	Direct path를 활성화합니다.
Enable Reflection	true	Reflection path를 활성화합니다.
Enable Diffraction	true	Diffraction path를 활성화합니다.
Enable Reverb	true	Reverb path를 활성화합니다.
Enable Transmission	true	Transmission path를 활성화합니다.
Direct Attenuation	1.0	Direct path의 거리 감쇠입니다. 값이 클수록 같은 거리에서 소리가 더 작게 들립니다. 범위는 0.5..1.5입니다.
Reflection Attenuation	1.0	Reflection path의 거리 감쇠입니다. 값이 클수록 같은 거리에서 소리가 더 작게 들립니다. 범위는 0.5..1.5입니다.
Diffraction Attenuation	1.0	Diffraction path의 거리 감쇠입니다. 값이 클수록 같은 거리에서 소리가 더 작게 들립니다. 범위는 0.5..1.5입니다.
Reverb Attenuation	1.0	Reverb path의 거리 감쇠입니다. 값이 클수록 같은 거리에서 소리가 더 작게 들립니다. 범위는 0.5..1.5입니다.
Transmission Attenuation	1.0	Transmission path의 거리 감쇠입니다. 값이 클수록 같은 거리에서 소리가 더 작게 들립니다. 범위는 0.5..1.5입니다.
Max Delay Seconds	1.0 s	Source renderer가 유지하는 최대 propagation delay입니다. 길어질수록 메모리 사용량이 많아집니다. 범위는 0.01..5 s입니다.
Path Fade Time Seconds	0.066 s	Path가 renderer에 들어오거나 사라질 때 적용하는 fade 시간입니다. 범위는 0.001..0.5 s입니다.
Path Hold Time Seconds	0.120 s	사라진 non-direct path가 fade를 시작하기 전까지 유지하는 시간입니다. 0은 hold를 끕니다.
Max Delay Rate	0.1	sample마다 허용하는 최대 delay 변화량입니다. 범위는 0.001..0.999입니다.
Bypass	false	SoundTrace spatial rendering을 건너뛰고 원본 AudioSource 출력을 그대로 전달합니다.

Distance Attenuation 값이 클수록 해당 path의 거리 감쇠가 빨라집니다. Show Gizmo는 Direct, Reflection, Diffraction, Reverb, Transmission별 도달 범위를 Scene View에 독립적으로 표시합니다.

Render Tuning은 source-listener 쌍에 적용됩니다. Path Hold = 0은 hold를 끕니다.

공개 메서드

메서드	동작
SetBypass(bool enabled)	true이면 SoundTrace spatial rendering을 건너뛰고 원본 AudioSource 출력을 그대로 전달합니다. false이면 SoundTrace rendering을 다시 적용합니다.
ResetMotionState()	현재 Transform을 motion 기준점으로 다시 설정하고 속도를 0으로 반영하여 teleport나 respawn 뒤 Doppler spike를 방지합니다.

여러 AudioSource의 재생 시점을 맞출 때는 동일한 AudioSettings.dspTime을 기준으로 PlayScheduled()를 호출하십시오.

SoundTraceObject

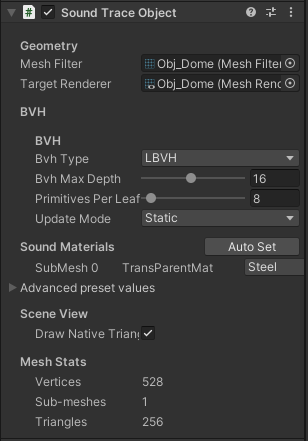

SoundTraceObject는 MeshFilter.sharedMesh와 Renderer의 submesh 재질 슬롯을 등록합니다. Build에서 메시 데이터를 읽어야 하므로 Import Settings의 Read/Write Enabled를 켜십시오.

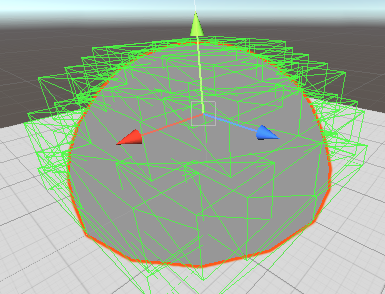

Geometry와 BVH

필드	기본값	설명
BVH Type	LBVH_SIMD8	HKDTree, LBVH, LBVH_SIMD4, LBVH_SIMD8, LBVH_SIMD16
BVH Max Depth	12	1..32
Primitives Per Leaf	16	1..128
Update Mode	Static	Static, Dynamic, Refit, Rebuild

BVH Type

BVH Type	설명
HKDTree	KD 분할 기반 traversal입니다. Refit을 지원하지만 Refit 뒤에는 BVH-style fallback traversal로 전환됩니다. GPU backend는 지원하지 않습니다.
LBVH	Morton code 기반으로 HKDTree보다 rebuild가 빠르고 Refit을 지원합니다. 저수준 API로 vertex를 업로드한 뒤 Refit하여 SkinnedMesh나 procedural mesh 변형에 적용할 수 있습니다. Scalar 형식은 GPU backend를 지원하지 않습니다.
LBVH_SIMD4	LBVH leaf intersection을 4개 단위로 SIMD 병렬 처리합니다. Refit 지원 및 GPU Backend 지원.
LBVH_SIMD8	LBVH leaf intersection을 8개 단위로 SIMD 병렬 처리하는 현재 기본값입니다. Refit 지원 및 GPU Backend 지원.
LBVH_SIMD16	LBVH leaf intersection을 16개 단위로 SIMD 병렬 처리합니다. Refit 지원 및 GPU Backend 지원.

GPU를 요청한 scene에서 HKDTree 또는 scalar LBVH를 선택하면 Inspector가 경고합니다.

Update Mode

Update Mode	STCoreV2 update policy	의미
Static	EXA_OBJECT_UPDATE_STATIC (0)	런타임 TLAS/BLAS 갱신이 없습니다. 움직이지 않는 level geometry에 사용합니다.
Refit	EXA_OBJECT_UPDATE_REFIT (1)	Deformation용 정책입니다. mesh BLAS를 refit하고 TLAS bounds를 갱신합니다. topology가 유지되는 skinned·procedural mesh가 대상입니다.
Rebuild	EXA_OBJECT_UPDATE_REBUILD (2)	Topology가 바뀌는 geometry에 사용하며 BVH를 다시 빌드합니다.
Dynamic	EXA_OBJECT_UPDATE_DYNAMIC (3)	Transform만 바뀔 때 TLAS instance만 갱신합니다.

Refit과 vertex 업로드

Refit은 STCoreV2에서 vertex 변형(skinned animation)을 위한 update policy입니다. 다만 core는 vertex를 언제 올릴지 스스로 정하지 않습니다. mesh 갱신은 exaMeshUpdateVertices → exaMeshRefit의 2-call protocol이고, object의 Refit은 그 결과가 BLAS와 TLAS bounds에 반영되도록 하는 정책 스위치입니다. 즉 vertex를 올리는 주체는 host SDK입니다.

현재 Unity의 SoundTraceObject MonoBehaviour는 Transform만 자동으로 동기화하고 vertex 업로드는 호출하지 않습니다. MeshFilter/MeshRenderer를 요구하므로 SkinnedMeshRenderer를 직접 바인딩하지 않고, mesh geometry는 OnEnable 시점에 한 번 스냅샷됩니다. 따라서 Unity에서 skinned·procedural 변형을 사운드에 반영하려면 Update Mode를 Refit으로 두고 아래처럼 MeshCore로 vertex를 직접 올리십시오. UE 플러그인의 SoundTracingObjectComponent는 이 업로드를 skeletal mesh에 대해 자동으로 수행합니다.

using Exarion.SoundTrace;
using Exarion.SoundTrace.Core;
using Exarion.SoundTrace.Native;
using UnityEngine;

[RequireComponent(typeof(SoundTraceObject))]
public sealed class SoundTraceSkinnedRefit : MonoBehaviour
{
    [SerializeField] private SkinnedMeshRenderer skin;

    private SoundTraceObject _object;
    private Mesh _baked;
    private ExaVec3f[] _vertices;

    private void Awake()
    {
        _object = GetComponent<SoundTraceObject>();
        _baked = new Mesh();
    }

    private void LateUpdate()
    {
        SoundMeshCore mesh = _object.MeshCore;
        if (mesh == null || !mesh.IsValid)
            return;

        // 1) 현재 pose를 굽고 vertex를 읽습니다. Unity Mesh API이므로 main thread입니다.
        skin.BakeMesh(_baked);
        Vector3[] baked = _baked.vertices;
        if (_vertices == null || _vertices.Length != baked.Length)
            _vertices = new ExaVec3f[baked.Length];
        for (int i = 0; i < baked.Length; ++i)
            _vertices[i] = new ExaVec3f(baked[i].x, baked[i].y, baked[i].z);

        // 2) 업로드와 refit은 control thread에서 2-call protocol로 수행합니다.
        ExaVec3f[] vertices = _vertices;
        SoundTraceControlThread.Invoke(() =>
        {
            if (mesh.UpdateVertices(vertices))
                mesh.Refit();
        });
    }

    private void OnDestroy()
    {
        if (_baked != null)
            Destroy(_baked);
    }
}

주의할 점입니다.

• vertex 개수는 build 시점과 정확히 일치해야 합니다. exaMeshUpdateVertices는 개수가 다르면 EXA_ERR_INVALID_ARG로 거부합니다. MeshFilter.sharedMesh에 SkinnedMeshRenderer의 bind pose mesh를 넣어 count를 맞추십시오.
• vertex는 mesh local 좌표계 그대로 올립니다. object의 position·rotation·scale은 SoundTraceObject가 별도로 동기화하므로 BakeMesh도 scale을 적용하지 않은 형태를 사용하십시오.
• native mesh는 SoundTraceMeshCache가 Mesh asset·material slot·BVH 설정을 키로 refcount 공유합니다. 같은 조합을 쓰는 object가 여럿이면 하나를 refit할 때 전부 같은 변형을 받습니다. 개체별로 다르게 변형하려면 object마다 별도 Mesh instance를 사용하십시오.
• SoundTraceControlThread.Invoke는 blocking 호출입니다. 매 프레임 다수의 object에 대해 호출하면 main thread가 control thread의 propagation frame 뒤에서 대기합니다. refit 대상은 소수의 object로 제한하십시오.
• BVH Type은 refit 가능한 LBVH 계열을 사용하십시오. HKDTree도 refit되지만 이후 traversal이 BVH-style fallback으로 전환됩니다.
• triangle index가 바뀌는 topology 변경은 refit으로 처리할 수 없습니다. MeshCore.SetData(...)로 다시 빌드하고 Update Mode를 Rebuild로 두십시오.

공개 메서드

Auto Set은 Renderer material 이름을 번들 preset과 매칭합니다. Imported model root에 mesh가 없고 child가 geometry를 소유하면 Add To Child Meshes를 사용하십시오.

메서드	동작
AutoSetMaterialSlots()	모든 submesh를 순회하며 Renderer material 이름을 번들 preset과 자동 매칭하고 슬롯 구성을 갱신합니다.
GetMaterialPresetIndex(int slotIndex)	지정한 슬롯의 preset index를 반환합니다. 슬롯이 없거나 index가 유효하지 않으면 0을 반환합니다.
GetPresetName(int slotIndex)	지정한 슬롯에 적용된 preset의 표시 이름을 반환합니다. preset을 찾지 못하면 Concrete를 반환합니다.
SetMaterialPresetIndex(int slotIndex, int presetIndex)	한 슬롯의 preset을 변경합니다. presetIndex는 최소 0으로 보정되며 슬롯 index가 유효하지 않으면 false를 반환합니다.
SetMaterialPresetForAllSlots(int presetIndex)	모든 슬롯에 같은 preset을 적용합니다. presetIndex는 최소 0으로 보정되며 적용할 슬롯이 없으면 false를 반환합니다.
GetNativeMaterialIndices()	submesh별 preset index를 native mesh 등록 형식의 배열로 반환합니다. 비어 있거나 누락된 슬롯은 0을 사용합니다.
GetTriangleCount()	모든 submesh의 index 수를 합산해 triangle 수를 반환합니다. mesh가 없으면 0입니다.
static IsGpuCompatibleBvhType(BvhType value)	LBVH_SIMD4, LBVH_SIMD8, LBVH_SIMD16이면 true를 반환합니다.

사운드 재질과 Transmission

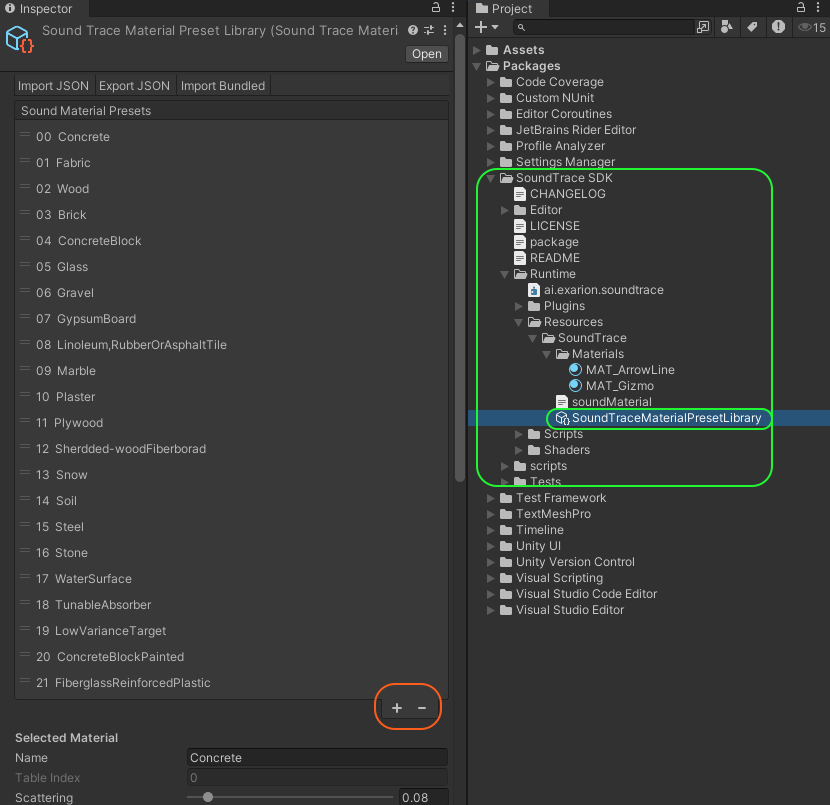

기본 authoring asset은 Runtime/Resources/SoundTrace/SoundTraceMaterialPresetLibrary.asset입니다. SoundTrace > Material Preset Library에서 다음 작업을 수행합니다.

• preset 추가, 삭제, 순서 변경
• soundMaterial.json import/export 및 번들 JSON 재가져오기

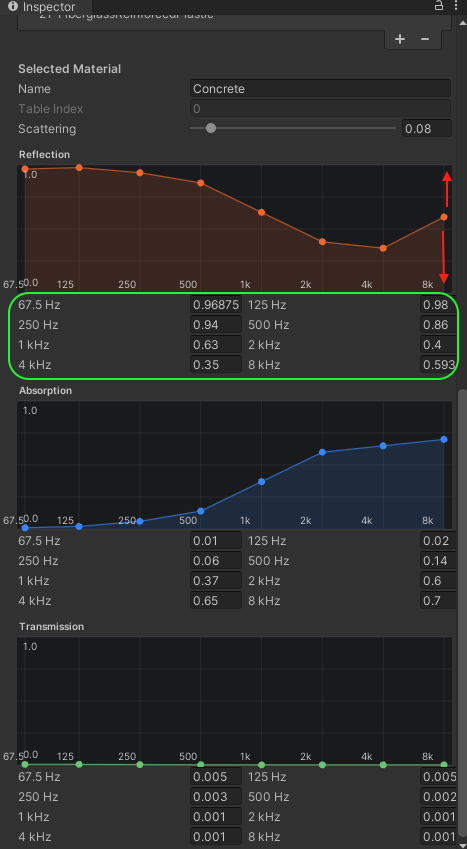

• Scattering과 8-band Reflection, Absorption, Transmission 그래프 편집
• Transmission Model 선택

주파수 대역 중심은 67.5, 125, 250, 500, 1000, 2000, 4000, 8000 Hz입니다. 재질 순서와 table index는 일치해야 합니다.

Transmission Model

모델	입력	Geometry 조건
Surface	각 대역에서 표면을 통과한 뒤 남는 전송 에너지 계수 0..1	열린 면과 얇은 surface에 사용 가능
Solid Distance	각 대역에서 전송 에너지가 -30 dB가 되는 재질 기준 거리(m), 0 이상	닫힌 볼륨과 일관된 면 방향 필요

Solid Distance의 입력은 object의 실제 두께가 아닙니다. 런타임은 geometry 내부의 실제 통과 거리에 따라 감쇠를 적용합니다. 모드를 변경해도 8개 값은 자동 계산되지 않으므로, 검증한 값을 모두 입력하고 기본 0 상태로 두지 마십시오.

JSON에서 transmissionDistanceToMinus30DbMeters가 없으면 Surface, 정확히 8개의 유한한 0 이상 값으로 존재하면 Solid Distance입니다. Surface로 export할 때 이 필드는 null이나 빈 배열이 아니라 생략됩니다.

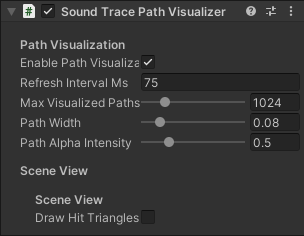

SoundTracePathVisualizer

Manager와 같은 GameObject에 하나만 추가합니다.

Inspector 필드	기본값	설명
Enable Path Visualization	켜짐	path mesh 표시 여부
Refresh Interval Ms	50	시각화 mesh 재생성 최소 간격. 음향 propagation 주기에는 영향 없음
Max Visualized Paths	1024	표시할 최대 path 수
Path Width	0.08	선 폭
Path Alpha Intensity	0.5	표시 강도
Draw Hit Triangles	꺼짐	Scene View에서 hit triangle 표시

Direct, Reflection, Diffraction, Reverb, Transmission을 path 종류별 색으로 표시합니다. 이 컴포넌트는 디버그용이며 성능 측정과 release build에서는 비활성화하십시오.

주요 공개 멤버는 Instance, 설정/카운트 프로퍼티, Render(), Clear()입니다.

샘플

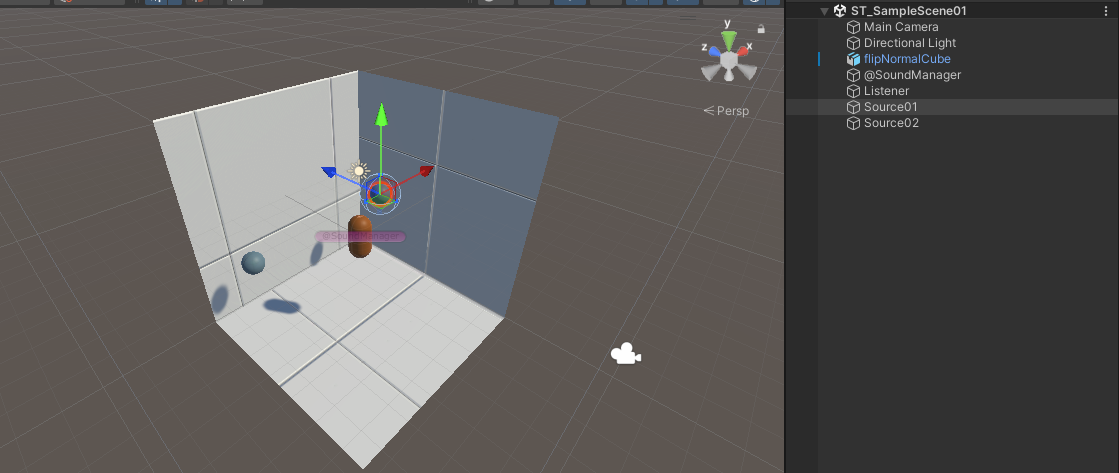

ST_SampleScene01

기본 room, source, listener, geometry, material preset과 path visualization을 확인합니다.

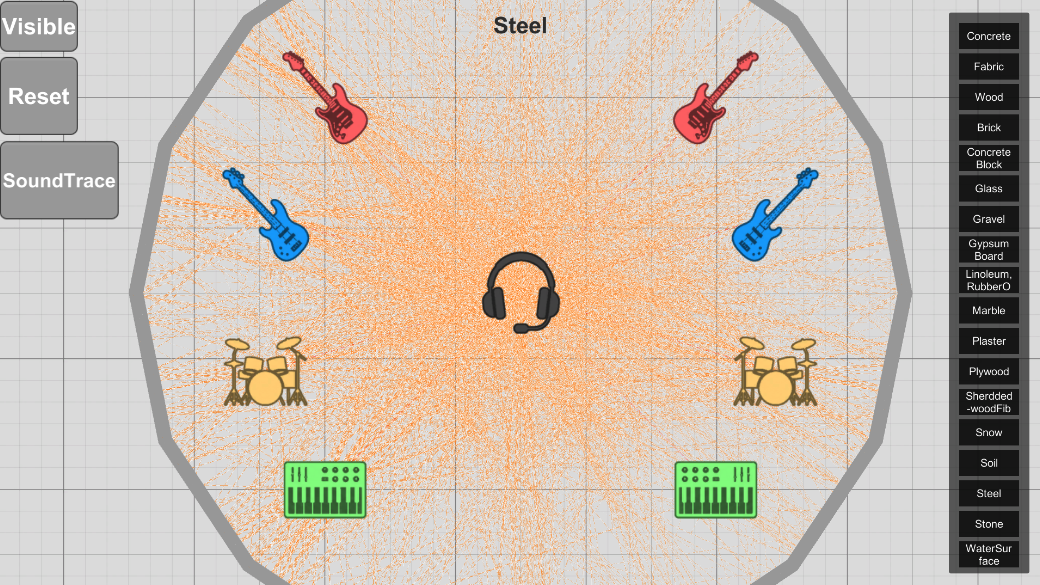

ST_SampleScene02

source/listener 이동, material preset 변경, Unity 원본 audio와 SoundTrace 출력 비교를 확인합니다.

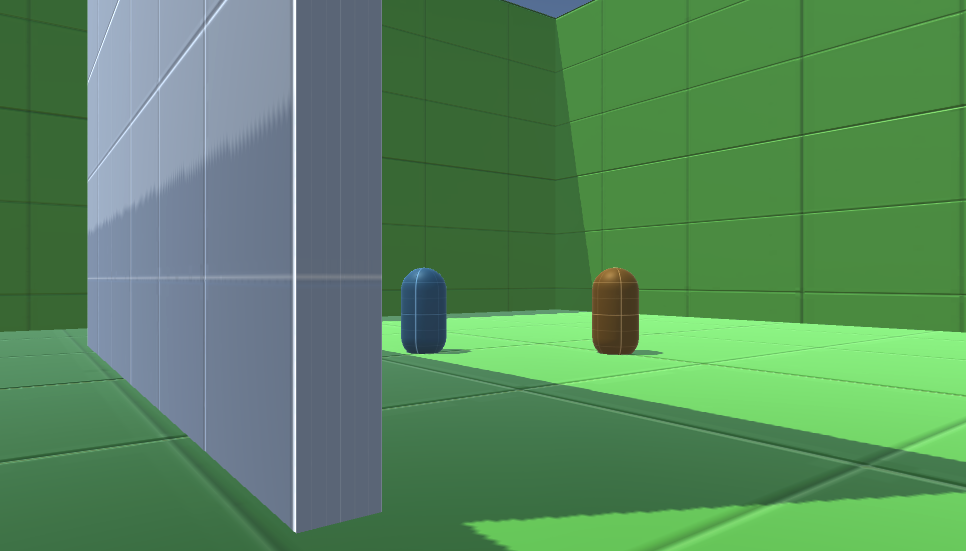

ST_SampleScene03

넓은 공간의 여러 source, wall occlusion, 이동 중 HRTF 방향감과 room response를 확인합니다.

문제 해결

증상	확인할 것
소리가 나지 않음	Console의 첫 Manager 초기화 오류, Stereo/Best latency, AudioSource clip, Manager/Listener 존재 여부
Source/Listener/Object가 Manager를 요구함	cascade 오류보다 먼저 기록된 Failed to initialize SoundTraceManager 원인 확인
HRTF 초기화 실패	선택한 모드의 Resources asset 존재 여부와 빈 파일 여부
Geometry가 반영되지 않음	Read/Write Enabled, MeshFilter/MeshRenderer, child mesh 위치, 등록 상태
실행 중 변형 mesh가 반영되지 않음	Update Mode만으로 vertex/topology가 업로드되지 않음. 별도 저수준 geometry 갱신 경로 필요
GPU가 활성화되지 않음	GpuBackendStatus, Console fallback 사유, Object의 SIMD BVH 선택 확인
Teleport 뒤 pitch가 튐	transform 변경 직후 ResetMotionState() 호출
성능이 부족함	Quality → Middle → Fast, path cache buffer 축소, path visualizer 비활성화 순서로 확인
여러 음원이 comb filtering처럼 들림	동일한 AudioSettings.dspTime으로 PlayScheduled() 실행
