SoundTrace SDK for Unity

SoundTrace Unity SDK 是一款实时空间音频插件，用于将 Unity 的网格、Renderer 材质槽、声源和监听器连接到 STCoreV2。

本页以当前 Unity SDK 的公开组件和 Inspector 契约为准。

要求与平台

项目	当前包状态
Unity	2022.3 LTS 或更高版本
随包提供的原生插件	macOS、Windows x64、iOS、Android
Linux	当前包不包含二进制文件，需要在 Linux 主机上单独构建
Unity WebGL	不支持。Unity WebGL 无法使用基于 `OnAudioFilterRead` 的 DSP 处理

Use GPU Backend 会为 reflection 和 reverb propagation 请求 WebGPU compute provider。 diffraction 仍由 CPU 计算。实际是否启用取决于原生插件和设备；GPU 初始化失败时使用 CPU propagation。

安装

SoundTrace Unity SDK 包和安装说明通过已签约的评估或许可证交付渠道提供。请遵循所收到发行包中的安装步骤。

在 Package Manager 中选择 SoundTrace SDK，然后通过 Samples > Demo Assets > Import 导入示例。

Unity Audio 设置

打开 Edit > Project Settings > Audio。
将 Default Speaker Mode 设为 Stereo。
将 DSP Buffer Size 设为 Best latency。

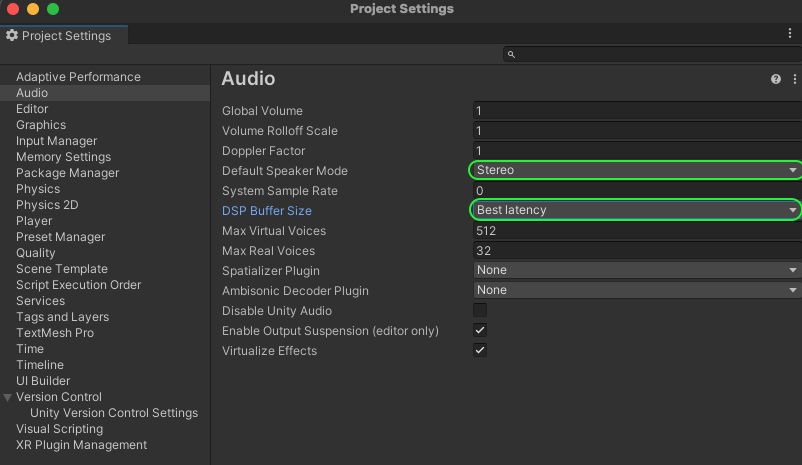

Unity Audio 设置

如果这些设置不一致，Manager 和 Listener Inspector 会显示警告。

Audio Asset Import 设置

以使用单声道音源为前提，音频剪辑设置为 PCM 格式。

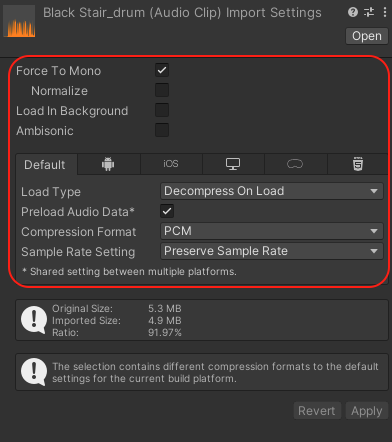

Audio Asset Import 设置

最快设置

在空 GameObject 上添加 SoundTraceManager。
在 Main Camera 上添加 SoundTraceListener。
在声源 GameObject 上添加 SoundTraceSource，并为同一 GameObject 上的 AudioSource 指定 clip。
在要用作声学几何体的 Mesh GameObject 上添加 SoundTraceObject。
如有需要，在与 Manager 相同的 GameObject 上添加 SoundTracePathVisualizer。
在 Play Mode 中检查 Console 错误、声音和 path。

在所有同时加载的 scene 中，只能各有一个活动的 Manager 和 Path Visualizer。可以注册多个 Listener，但 Source 渲染使用第一个注册的 PrimaryListener。

组件概览

组件	作用	必需依赖
`SoundTraceManager`	管理运行时、scene、材质注册和 propagation backend	每个运行时 1 个
`SoundTraceListener`	Listener transform、ray 质量、输出/HRTF 设置	活动的 Manager
`SoundTraceSource`	对 `AudioSource` 输出进行空间化并配置各类 path	同一 GameObject 上的 `AudioSource`、活动的 Listener
`SoundTraceObject`	将 Mesh 和 submesh 材质注册到声学 scene	`MeshFilter`、`MeshRenderer`
`SoundTracePathVisualizer`	调试显示有效 path 和 hit triangle	与 Manager 相同的 GameObject

SoundTraceManager

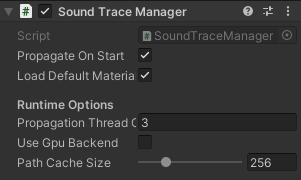

SoundTraceManager Inspector

Inspector

字段	默认值	行为
`bool propagateOnStart`	`true`	在 `Start()` 中同步初始 scene graph 和 transform，然后请求第一次 propagation。
`bool loadDefaultMaterialsOnEnable`	`true`	在 `OnEnable()` 中将随包提供的 Material Preset Library 注册到原生 material table。
`int propagationThreadCount`	`-1`	指定声音引擎内部 propagation job 的执行线程数。在原生平台上，`-1` 根据 `std::thread::hardware_concurrency()` 返回的逻辑线程数自动设置，`0` 和 `1` 以单线程运行。`2` 及以上使用指定数量，其中包含调用线程。
`bool useGpuBackend`	`false`	propagation 不使用 job 多线程，而是通过 GPU compute shader 计算。
`int pathCacheSize`	`256`	生成 path 的 cache buffer size，最小值为 `0`，最大值为 `1024`。值越高，空间音频效果越好，但计算量也会随之增加。建议根据设备性能，从低于默认值 `256` 的设置开始。

公开属性

属性	类型/访问方式	准确含义
`Instance`	`static SoundTraceManager` / `get; private set;`	所有已加载 scene 共用的单例 Manager；没有启用的 Manager 时为 `null`。
`DefaultMaterialsLoaded`	`int` / `get; private set;`	在 `OnEnable()` 中自动注册的随包材质数量。关闭自动加载或 asset 缺失时为 `0`。
`Scene`	`SoundScene` / `get; private set;`	Manager 所有的底层 scene。处于禁用状态或初始化失败后为 `null`。
`PrimaryListener`	`SoundTraceListener` / `get`	Source 渲染使用的第一个已注册 Listener；没有 Listener 时为 `null`。
`ListenerCount`	`int` / `get`	当前注册到 Manager 的 Listener 数量。
`SourceCount`	`int` / `get`	当前注册到 Manager 的 Source 数量。
`ObjectCount`	`int` / `get`	当前注册到 Manager 的 Object 数量。
`LastValidPathCount`	`int` / `get; private set;`	最近完成的 propagation 结果中的有效 path 数量。无法运行 propagation 时为 `0`。
`LastNativeError`	`string` / `get; private set;`	最近的 scene graph 或 propagation 错误；没有错误时为空字符串。
`PropagationThreadCount`	`int` / `get`	propagation job 的执行线程数量。`-1` 表示最大值。
`IsGpuPropagate`	`bool` / `get; private set;`	`exaPropagatorInitGpu()` 是否成功并启用了 GPU propagation provider。
`GpuBackendStatus`	`string` / `get; private set;`	GPU Backend 初始化结果：`GPU active` 或 `CPU fallback (<ExaResult>): <error>`。
`PathCacheSize`	`int` / `get`	生成 path 的 cache buffer size。

公开方法

方法	行为
`public void ResetMotionState()`	在 teleport、respawn 或 scene 切换后，立即重置所有已注册 Listener 和 Source 的 motion history。

SoundTraceListener

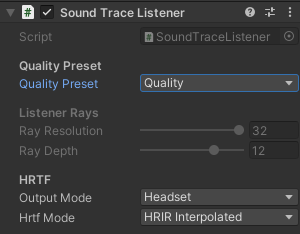

SoundTraceListener Inspector

通常添加到 Main Camera。

Inspector

字段	默认值	范围/选项
`Quality Preset`	`Fast`	`Custom`、`Fast`、`Middle`、`Quality`
`Ray Resolution`	`16`	`1..32`；横向和纵向使用相同值
`Ray Depth`	`4`	`1..16`
`Output Mode`	`Headset`	`Headset`、`Speaker`
`HRTF`	`HRIR Interpolated`	以下三种模式

选择 Fast、Middle 或 Quality 时，会同时应用 ray 值和关联的 render 质量值， ray 字段也会在 Inspector 中禁用。要直接编辑这些值，请先选择 Custom。从预设返回 Custom 时，会保留最后应用的值。

预设	Ray Resolution	Ray Depth	推荐起点
`Custom`	已保存的值	已保存的值	手动调优
`Fast`	`16`	`4`	移动端、大量声源
`Middle`	`24`	`8`	普通游戏和桌面平台
`Quality`	`32`	`12`	音频占比较高、其他处理负载较低的应用

HRTF 与输出模式

模式	所需 asset	说明
`Band8`	无	不加载外部 HRTF table 的轻量模式
`Hrir`	`KU100_convolution.bytes`	HRIR 模式
`HRIR Interpolated`	`KU100_convolution.bytes`	在 HRIR 模式中应用插值计算，以增强方向感。

Asset 从 Runtime/Resources/SoundTrace/HRTF/ 加载。如果所需 asset 不存在或为空， Listener 初始化会失败，并且不会自动切换到其他模式。

SoundTraceSource

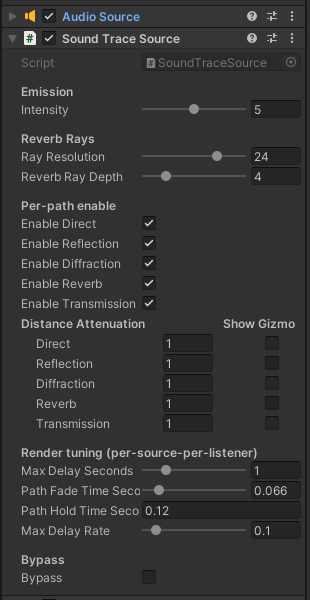

SoundTraceSource Inspector

SoundTraceSource 处理同一 GameObject 上的 AudioSource 输出。启用时，会将 AudioSource.spatialBlend 和 AudioSource.dopplerLevel 设为 0，让 SoundTrace 负责空间化和 Doppler。

Inspector

字段	默认值	行为
`Intensity`	`1`	Source 发射强度，范围为 `0..10`。
`Ray Resolution`	`24`	对 Reverb ray 的水平和垂直分辨率应用相同值，范围为 `1..32`。
`Reverb Ray Depth`	`4`	Reverb ray 的最大反射深度，范围为 `1..16`。
`Enable Direct`	`true`	启用 Direct path。
`Enable Reflection`	`true`	启用 Reflection path。
`Enable Diffraction`	`true`	启用 Diffraction path。
`Enable Reverb`	`true`	启用 Reverb path。
`Enable Transmission`	`true`	启用 Transmission path。
`Direct Attenuation`	`1.0`	Direct path 的距离衰减。数值越大，在相同距离下听到的声音越小。范围为 `0.5..1.5`。
`Reflection Attenuation`	`1.0`	Reflection path 的距离衰减。数值越大，在相同距离下听到的声音越小。范围为 `0.5..1.5`。
`Diffraction Attenuation`	`1.0`	Diffraction path 的距离衰减。数值越大，在相同距离下听到的声音越小。范围为 `0.5..1.5`。
`Reverb Attenuation`	`1.0`	Reverb path 的距离衰减。数值越大，在相同距离下听到的声音越小。范围为 `0.5..1.5`。
`Transmission Attenuation`	`1.0`	Transmission path 的距离衰减。数值越大，在相同距离下听到的声音越小。范围为 `0.5..1.5`。
`Max Delay Seconds`	`1.0 s`	Source renderer 保留的最大 propagation delay。时间越长，内存占用越多。范围为 `0.01..5 s`。
`Path Fade Time Seconds`	`0.066 s`	Path 进入或离开 renderer 时使用的 fade 时间，范围为 `0.001..0.5 s`。
`Path Hold Time Seconds`	`0.120 s`	消失的 non-direct path 开始 fade 前的保留时间。`0` 会禁用 hold。
`Max Delay Rate`	`0.1`	每个 sample 允许的最大 delay 变化量，范围为 `0.001..0.999`。
`Bypass`	`false`	跳过 SoundTrace spatial rendering，并直接传递原始 `AudioSource` 输出。

Distance Attenuation 值越大，对应 path 的距离衰减越快。Show Gizmo 会在 Scene View 中分别显示 Direct、Reflection、Diffraction、Reverb 和 Transmission 的可达范围。

Render Tuning 应用于 source-listener 配对。Path Hold = 0 会关闭 hold。

公开方法

方法	行为
`SetBypass(bool enabled)`	为 `true` 时跳过 SoundTrace spatial rendering，并直接传递原始 `AudioSource` 输出；为 `false` 时重新应用 SoundTrace rendering。
`ResetMotionState()`	将当前 Transform 重新设为 motion 基准点，并以速度 `0` 反映，从而防止 teleport 或 respawn 后出现 Doppler spike。

要同步多个 AudioSource 的播放时机，请基于同一个 AudioSettings.dspTime 调用 PlayScheduled()。

SoundTraceObject

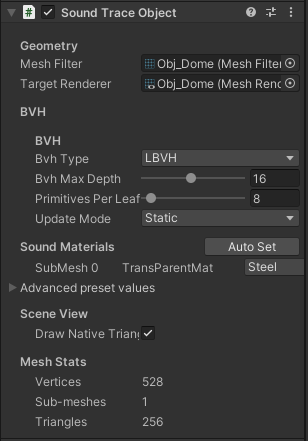

SoundTraceObject Inspector

SoundTraceObject 注册 MeshFilter.sharedMesh 和 Renderer 的 submesh 材质槽。由于 Build 中需要读取网格数据，请在 Import Settings 中启用 Read/Write Enabled。

Geometry 与 BVH

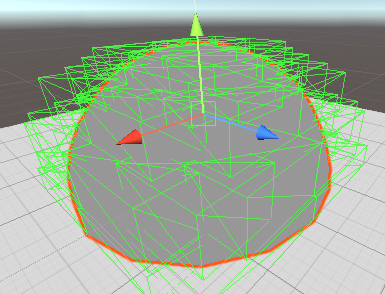

Scene View 中显示的 BVH

字段	默认值	说明
`BVH Type`	`LBVH_SIMD8`	`HKDTree`、`LBVH`、`LBVH_SIMD4`、`LBVH_SIMD8`、`LBVH_SIMD16`
`BVH Max Depth`	`12`	`1..32`
`Primitives Per Leaf`	`16`	`1..128`
`Update Mode`	`Static`	`Static`、`Dynamic`、`Refit`、`Rebuild`

BVH Type

BVH Type	说明
`HKDTree`	使用基于 KD 划分的 traversal。它支持 Refit，但 Refit 后会切换为 BVH-style fallback traversal。不支持 GPU backend。
`LBVH`	基于 Morton code，rebuild 速度比 HKDTree 更快，并支持 Refit。通过底层 API 上传 vertex 后进行 Refit，可用于 SkinnedMesh 或 procedural mesh 变形。标量格式不支持 GPU backend。
`LBVH_SIMD4`	以 4 个一组的 SIMD batch 并行处理 LBVH leaf intersection。支持 Refit 及支持 GPU Backend。
`LBVH_SIMD8`	以 8 个一组的 SIMD batch 并行处理 LBVH leaf intersection，为当前默认值。支持 Refit 及支持 GPU Backend。
`LBVH_SIMD16`	以 16 个一组的 SIMD batch 并行处理 LBVH leaf intersection。支持 Refit 及支持 GPU Backend。

如果在请求 GPU 的 scene 中选择 HKDTree 或标量 LBVH，Inspector 会显示警告。

Update Mode

Update Mode	STCoreV2 update policy	含义
`Static`	`EXA_OBJECT_UPDATE_STATIC` (0)	运行时不更新 TLAS/BLAS。用于不移动的 level geometry。
`Refit`	`EXA_OBJECT_UPDATE_REFIT` (1)	形变（deformation）策略：refit mesh BLAS 并刷新 TLAS bounds。适用于 topology 保持不变的 skinned 与 procedural mesh。
`Rebuild`	`EXA_OBJECT_UPDATE_REBUILD` (2)	用于 topology 会改变的 geometry，会重新构建 BVH。
`Dynamic`	`EXA_OBJECT_UPDATE_DYNAMIC` (3)	仅 Transform 变化时，只刷新 TLAS instance。

Refit 与 vertex 上传

Refit 是 STCoreV2 中用于 vertex 形变（skinned animation）的 update policy。但 core 不会自行决定何时上传 vertex：mesh 更新采用 exaMeshUpdateVertices → exaMeshRefit 的 2-call protocol，而 object 上的 Refit 是让该结果反映到 BLAS 与 TLAS bounds 的策略开关。也就是说，上传 vertex 的一方是 host SDK。

目前 Unity 的 SoundTraceObject MonoBehaviour 只自动同步 Transform，不会调用 vertex 上传。它要求 MeshFilter/MeshRenderer，因此不会直接绑定 SkinnedMeshRenderer，并且 mesh geometry 只在 OnEnable 时快照一次。所以要在 Unity 中让 skinned 或 procedural 形变体现在声音上，请将 Update Mode 设为 Refit，并如下所示通过 MeshCore 自行上传 vertex。UE 插件的 SoundTracingObjectComponent 会为 skeletal mesh 自动完成这一上传。

using Exarion.SoundTrace;
using Exarion.SoundTrace.Core;
using Exarion.SoundTrace.Native;
using UnityEngine;

[RequireComponent(typeof(SoundTraceObject))]
public sealed class SoundTraceSkinnedRefit : MonoBehaviour
{
    [SerializeField] private SkinnedMeshRenderer skin;

    private SoundTraceObject _object;
    private Mesh _baked;
    private ExaVec3f[] _vertices;

    private void Awake()
    {
        _object = GetComponent<SoundTraceObject>();
        _baked = new Mesh();
    }

    private void LateUpdate()
    {
        SoundMeshCore mesh = _object.MeshCore;
        if (mesh == null || !mesh.IsValid)
            return;

        // 1) bake 当前 pose 并读取 vertex。这是 Unity Mesh API，必须在 main thread 上执行。
        skin.BakeMesh(_baked);
        Vector3[] baked = _baked.vertices;
        if (_vertices == null || _vertices.Length != baked.Length)
            _vertices = new ExaVec3f[baked.Length];
        for (int i = 0; i < baked.Length; ++i)
            _vertices[i] = new ExaVec3f(baked[i].x, baked[i].y, baked[i].z);

        // 2) 上传与 refit 在 control thread 上以 2-call protocol 执行。
        ExaVec3f[] vertices = _vertices;
        SoundTraceControlThread.Invoke(() =>
        {
            if (mesh.UpdateVertices(vertices))
                mesh.Refit();
        });
    }

    private void OnDestroy()
    {
        if (_baked != null)
            Destroy(_baked);
    }
}

注意事项：

vertex 数量必须与构建时完全一致。数量不匹配时 exaMeshUpdateVertices 会返回 EXA_ERR_INVALID_ARG 并拒绝。请把 SkinnedMeshRenderer 的 bind pose mesh 放入 MeshFilter.sharedMesh，使数量对齐。
vertex 以 mesh 局部坐标系原样上传。object 的 position、rotation、scale 由 SoundTraceObject 单独同步，因此 BakeMesh 也应使用不施加 scale 的形式。
native mesh 由 SoundTraceMeshCache 以 Mesh asset、material slot 与 BVH 设置为键进行 refcount 共享。当多个 object 使用相同组合时，refit 其中一个会让它们全部产生相同形变。若需各自独立形变，请为每个 object 使用不同的 Mesh instance。
SoundTraceControlThread.Invoke 是阻塞调用。每帧对大量 object 调用会让 main thread 排在 control thread 的 propagation frame 之后等待，请把 refit 对象限制在少量 object 上。
BVH Type 请使用可 refit 的 LBVH 系列。HKDTree 也能 refit，但之后 traversal 会切换为 BVH-style fallback。
triangle index 改变的 topology 变化无法用 refit 处理。请通过 MeshCore.SetData(...) 重新构建，并将 Update Mode 设为 Rebuild。

公开方法

Auto Set 会将 Renderer material 名称与随包 preset 匹配。如果 imported model root 上没有 mesh，而是由 child 持有 geometry，请使用 Add To Child Meshes。

方法	行为
`AutoSetMaterialSlots()`	遍历所有 submesh，将 Renderer material 名称与随包 preset 自动匹配，并刷新槽位配置。
`GetMaterialPresetIndex(int slotIndex)`	返回指定槽位的 preset index。没有槽位或槽位 index 无效时返回 `0`。
`GetPresetName(int slotIndex)`	返回指定槽位所用 preset 的显示名称。找不到 preset 时返回 `Concrete`。
`SetMaterialPresetIndex(int slotIndex, int presetIndex)`	更改一个槽位的 preset。`presetIndex` 最小会修正为 `0`，槽位 index 无效时返回 `false`。
`SetMaterialPresetForAllSlots(int presetIndex)`	对所有槽位应用同一个 preset。`presetIndex` 最小会修正为 `0`，没有可应用的槽位时返回 `false`。
`GetNativeMaterialIndices()`	以 native mesh 注册所需的数组格式返回每个 submesh 的 preset index。空缺或缺失的槽位使用 `0`。
`GetTriangleCount()`	汇总所有 submesh 的 index 数并返回 triangle 数。没有 mesh 时返回 `0`。
`static IsGpuCompatibleBvhType(BvhType value)`	当值为 `LBVH_SIMD4`、`LBVH_SIMD8` 或 `LBVH_SIMD16` 时返回 `true`。

声学材质与 Transmission

默认创作资源为 Runtime/Resources/SoundTrace/SoundTraceMaterialPresetLibrary.asset。在 SoundTrace > Material Preset Library 中可以执行以下操作：

添加、删除预设并调整顺序
导入/导出 soundMaterial.json，或重新导入随包 JSON
编辑 Scattering 以及 8 频段 Reflection、Absorption、Transmission 图表
选择 Transmission Model

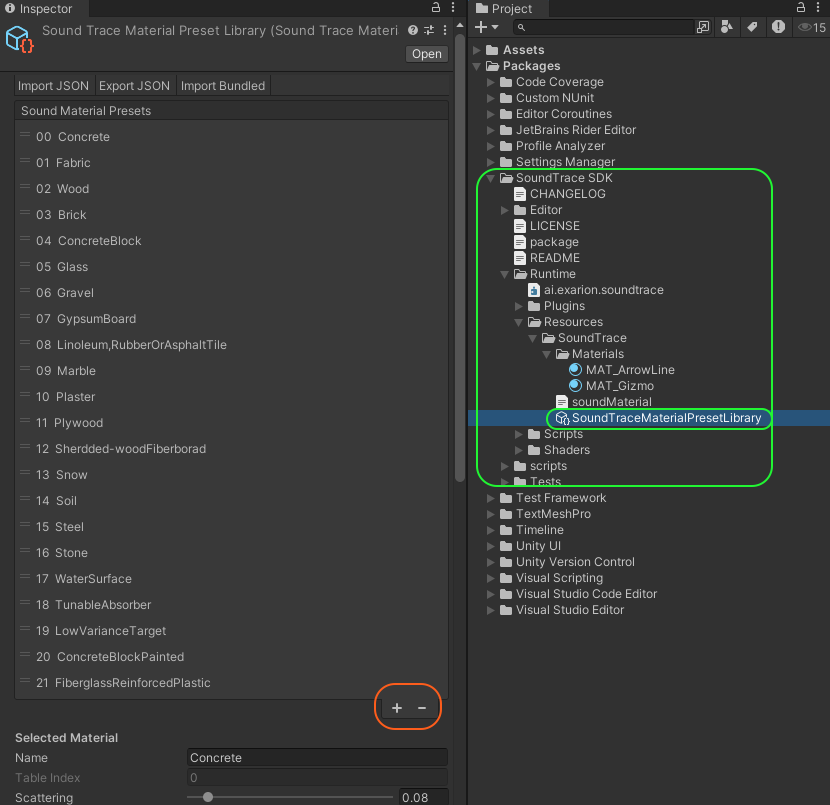

Material Preset Library

频段中心为 67.5、125、250、500、1000、2000、4000、 8000 Hz。材质顺序必须与表索引一致。

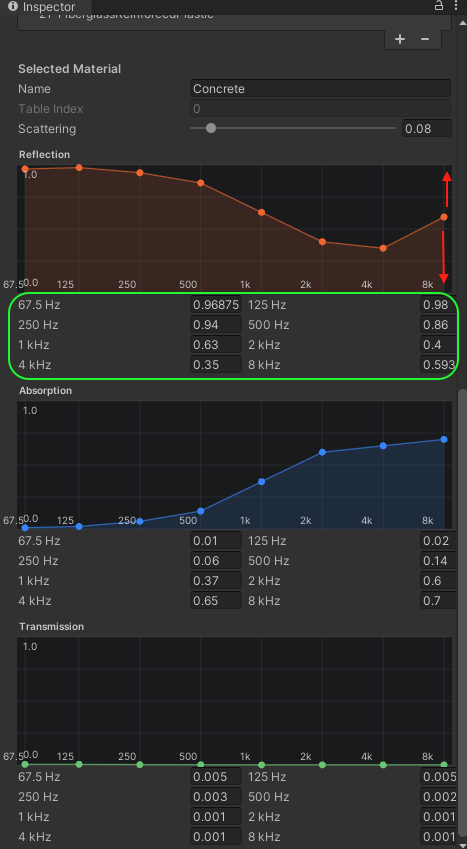

按频段编辑材质图表

Transmission Model

模型	输入	几何体条件
`Surface`	每个频段中穿过表面后保留的透射能量系数 `0..1`	可用于开放面和薄表面
`Solid Distance`	每个频段中透射能量达到 `-30 dB` 时的材质参考距离（m），不小于 `0`	需要封闭体积和一致的面方向

Solid Distance 的输入不是对象的实际厚度。运行时会根据在几何体内部的实际穿行距离应用衰减。更改模式不会自动计算这 8 个值，因此请填写全部已验证值，不要保持默认的 0 状态。

在 JSON 中，如果没有 transmissionDistanceToMinus30DbMeters，则使用 Surface；如果该字段包含恰好 8 个有限且不小于 0 的值，则使用 Solid Distance。导出为 Surface 时会省略此字段，而不是写入 null 或空数组。

SoundTracePathVisualizer

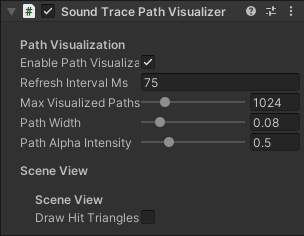

SoundTracePathVisualizer Inspector

只能在与 Manager 相同的 GameObject 上添加一个。

Inspector 字段	默认值	说明
`Enable Path Visualization`	开启	是否显示 path mesh
`Refresh Interval Ms`	`50`	重建可视化 mesh 的最小间隔；不影响声学 propagation 周期
`Max Visualized Paths`	`1024`	最多显示的 path 数量
`Path Width`	`0.08`	线宽
`Path Alpha Intensity`	`0.5`	显示强度
`Draw Hit Triangles`	关闭	在 Scene View 中显示 hit triangle

Direct、Reflection、Diffraction、Reverb 和 Transmission 会按 path 类型使用不同颜色显示。此组件用于调试，在性能测量和 release build 中应禁用。

主要公开成员为 Instance、设置/计数属性、Render() 和 Clear()。

示例

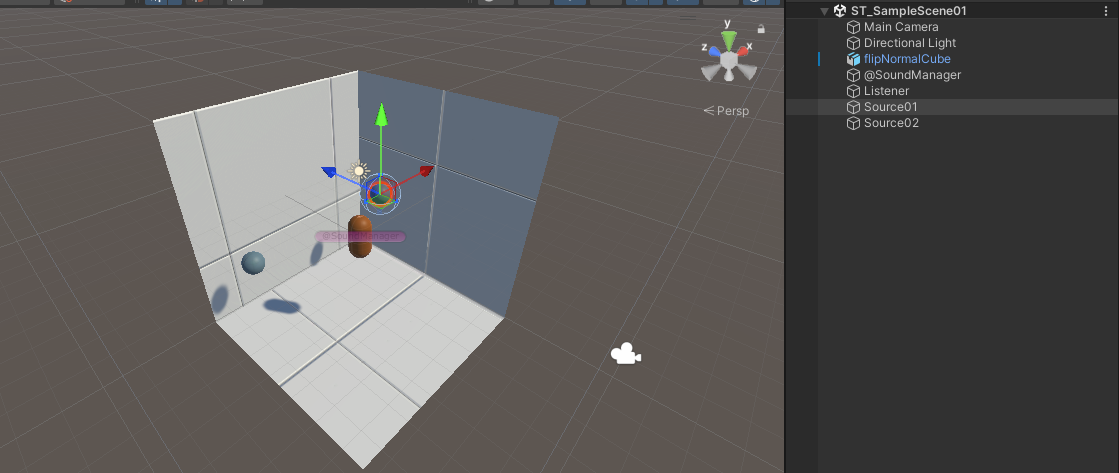

ST_SampleScene01

用于检查基础房间、声源、监听器、几何体、材质预设和路径可视化。

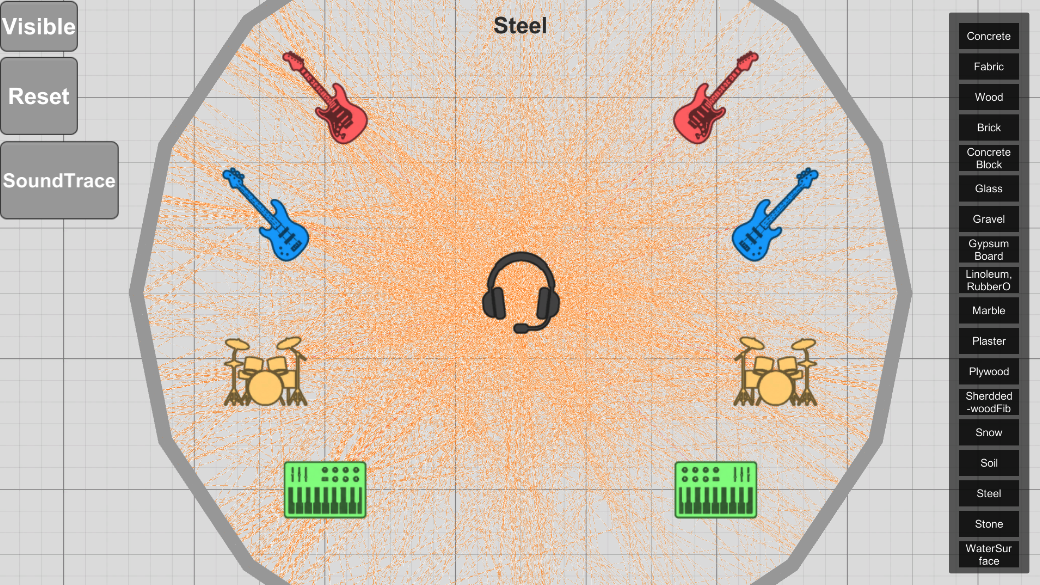

ST_SampleScene02

用于检查声源/监听器移动、材质预设切换，以及 Unity 原始音频与 SoundTrace 输出的对比。

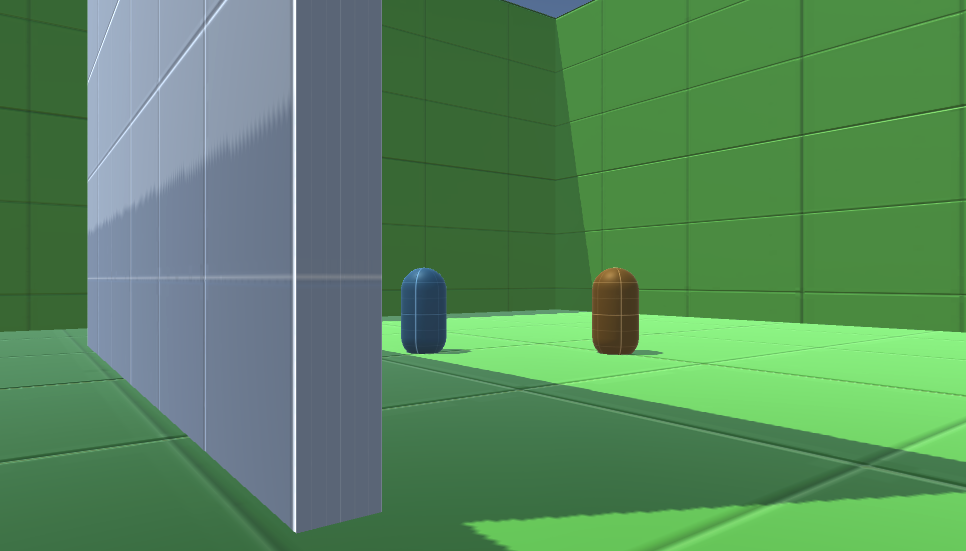

ST_SampleScene03

用于检查大空间中的多个声源、墙体遮挡、移动期间的 HRTF 方位感和房间响应。

故障排除

症状	检查项
没有声音	Console 中首个 Manager 初始化错误、Stereo/Best latency、AudioSource clip、是否存在 Manager/Listener
Source/Listener/Object 要求 Manager	检查级联错误之前记录的 `Failed to initialize SoundTraceManager` 原因
HRTF 初始化失败	所选模式对应的 Resources asset 是否存在，以及文件是否为空
Geometry 未生效	`Read/Write Enabled`、MeshFilter/MeshRenderer、子网格位置、注册状态
运行时变形 mesh 未生效	仅设置 `Update Mode` 不会上传顶点/拓扑；需要单独的底层几何体更新路径
GPU 未启用	检查 `GpuBackendStatus`、Console 回退原因、Object 是否选择 SIMD BVH
Teleport 后音高跳变	更改 transform 后立即调用 `ResetMotionState()`
性能不足	按 `Quality → Middle → Fast` 顺序检查，缩小 path cache buffer，然后禁用路径可视化
多个声源听起来像梳状滤波	使用相同的 `AudioSettings.dspTime` 调用 `PlayScheduled()`

要求与平台​

安装​

Unity Audio 设置​

Audio Asset Import 设置​

最快设置​

组件概览​

SoundTraceManager​

Inspector​

公开属性​

公开方法​

SoundTraceListener​

Inspector​

HRTF 与输出模式​

SoundTraceSource​

Inspector​

公开方法​

SoundTraceObject​

Geometry 与 BVH​

BVH Type​

Update Mode​

Refit 与 vertex 上传​

公开方法​

声学材质与 Transmission​

Transmission Model​

SoundTracePathVisualizer​

示例​

ST_SampleScene01​

ST_SampleScene02​

ST_SampleScene03​

故障排除​

后续文档​

要求与平台

安装

Unity Audio 设置

Audio Asset Import 设置

最快设置

组件概览

SoundTraceManager

Inspector

公开属性

公开方法

SoundTraceListener

Inspector

HRTF 与输出模式

SoundTraceSource

Inspector

公开方法

SoundTraceObject

Geometry 与 BVH

BVH Type

Update Mode

Refit 与 vertex 上传

公开方法

声学材质与 Transmission

Transmission Model

SoundTracePathVisualizer

示例

ST_SampleScene01

ST_SampleScene02

ST_SampleScene03

故障排除

后续文档
