SoundTrace SDK for Unreal Engine
SoundTrace Unreal Engine SDK 是即時空間音訊外掛，將 Unreal 的音源、聆聽器和網格連接至 STCoreV2。透過專案全域設定與 Actor Component 設定聲學路徑、材質、HRTF 和 GPU 運算。
需求與平台
| 項目 | 要求 / 支援範圍 |
|---|---|
| Unreal Engine | 5.6 以上 |
| 支援平台 | Windows x64, macOS, Linux, Android, iOS |
安裝
- 關閉 Unreal Editor 與目標專案。
- 將 SDK 的
Plugins/SoundTracing複製到目標專案的Plugins/。 - 開啟
.uproject並啟用SoundTracingplugin。 - 完成 C++ module 編譯並重新啟動 Editor。
- 在

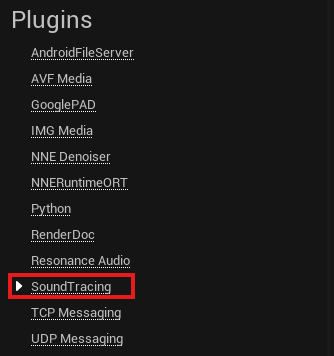

Project Settings > Plugins > SoundTracing檢查全域設定。
YourProject/
└─ Plugins/
└─ SoundTracing/
├─ Content/
├─ Source/
└─ ThirdParty/
只散佈 Plugin 資料夾時，也要保留 Content/STData 與 ThirdParty/STCoreV2。Material
preset、custom HRTF 與 native runtime 會使用這些路徑。
Unreal 編輯器設定
- 在
Edit > Project Settings > Platforms中開啟目標平台的Audio設定。 - 將
Spatialization Plugin設為SoundTracing。 - 將
Source Data Override Plugin設為SoundTracing。 - 重新啟動編輯器。
- 開啟
Project Settings > Plugins > SoundTracing，檢查全域設定。
Windows 專案可從以下數值開始，再依音訊負載調整。
| 設定 | 起始值 |
|---|---|
Audio Sample Rate | 48000 Hz |
Callback Buffer Frame Size | 1024 |
Buffers To Enqueue | 2 |
音訊資產匯入設定 — 單聲道
用於 SoundTrace 空間化的音源應準備為單聲道（1 個聲道）。
- 在音訊編輯工具中將原始音訊匯出為單聲道 PCM WAV 檔案。
- 使用 Content Browser 的
Import匯入，產生Sound Wave資產。 - 確認 Sound Wave 的聲道數為
1。 - 將該資產指定至 Audio Component 的
Sound欄位。
單聲道描述的是輸入音源的聲道配置。SoundTrace 依聆聽器位置繪製耳機方向感。基本匯入流程請參閱 Unreal 音訊匯入指南。
快速開始
- 在
Project Settings > Plugins > SoundTracing中從Quality Preset = Fast開始。 - 在 Content Browser 的
Sounds > SoundTracing > SoundTracing Audio Spatialization Settings中建立音源設定資產。 - 建立
Sound Attenuation資產並啟用Enable Spatialization。將Spatialization Method設為Plugin-Spatialized，把音源設定資產加入Spatialization Plugin Settings陣列。 - 為 Audio Component 指定單聲道 Sound Wave。啟用
Allow Spatialization，關閉Override Attenuation，將 Sound Attenuation 資產指定至Attenuation Settings。 - 在用於聲學幾何的
StaticMeshComponent或SkinnedMeshComponent下直接新增子元件SoundTracingObjectComponent。 - 執行 Object 的
Auto Set Materials並依需求調整材質槽。 - 啟動 PIE 並播放 Audio Component。使用
SoundTracing.Status檢查執行階段就緒狀態和路徑數。 - 為 Actor 新增
SoundTracingPathVisualizerComponent以顯示路徑。
在 SoundTracing 外掛設定中管理全域配置，透過 SoundTracingSubsystem 查詢執行階段狀態。未新增 Listener Component 時，使用 Unreal 音訊聆聽器的位置及專案預設聆聽器設定。
元件概覽
| 元件 | Unreal Engine SDK | 用途 |
|---|---|---|
| SoundTracing 外掛設定 | SoundTracingSettings, SoundTracingSubsystem | 專案配置及執行階段狀態查詢與控制 |
| 聆聽器 | SoundTracingListenerComponent | 聆聽器品質、輸出設定和位置覆寫 |
| 音源 | SoundTracingSourceSettings + Audio Component | 各音源的輻射強度、聲學路徑和衰減 |
| 聲音物件 | SoundTracingObjectComponent | 註冊網格、BVH 和材質槽 |

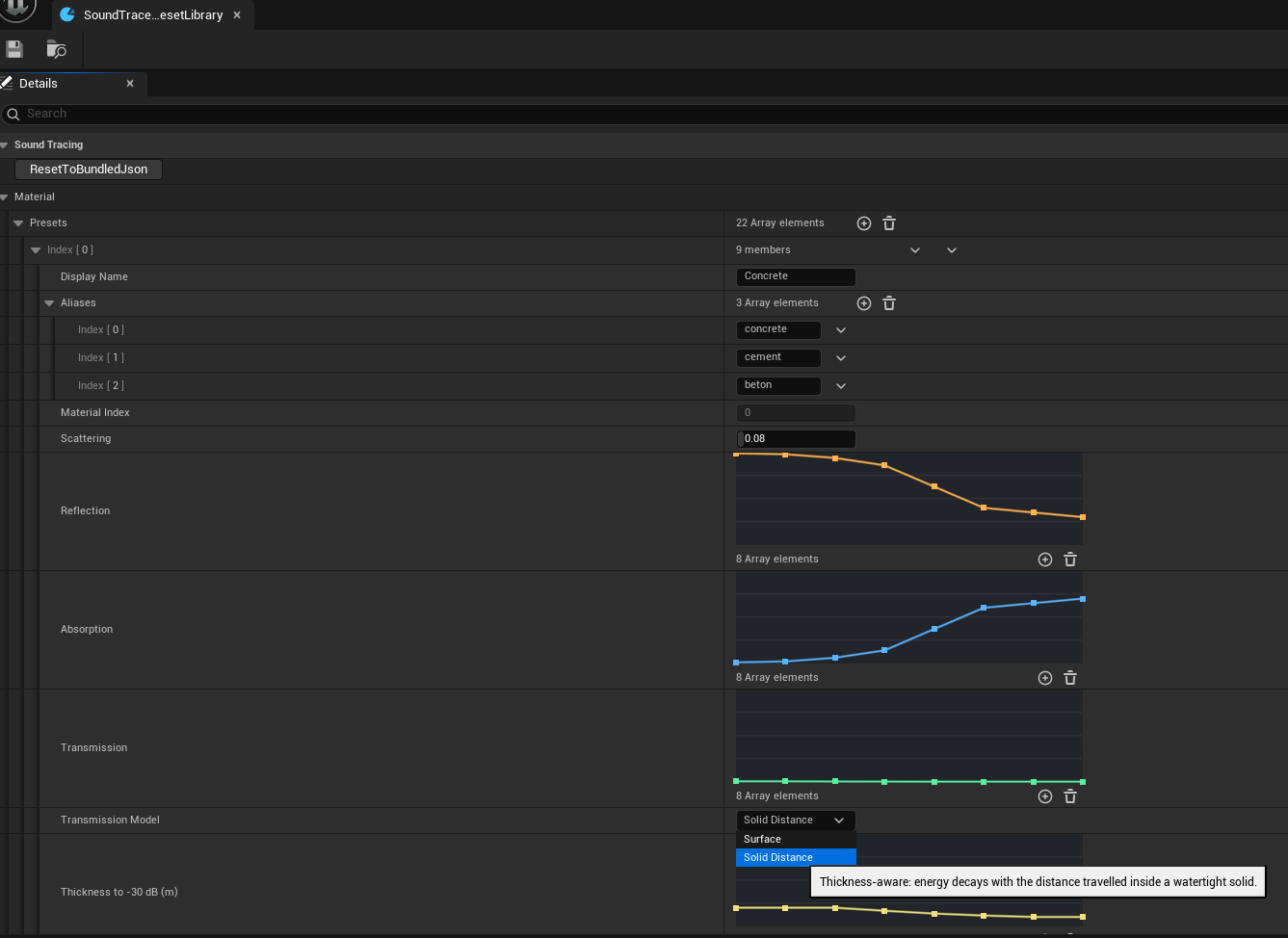

| 聲學材質 | SoundTracingMaterialPresetLibrary | 材質預設及各頻帶的反射、吸收和透射 |
| 聲音路徑視覺化 | SoundTracingPathVisualizerComponent | 使用 Niagara 顯示聲學路徑 |
SoundTracing 外掛設定

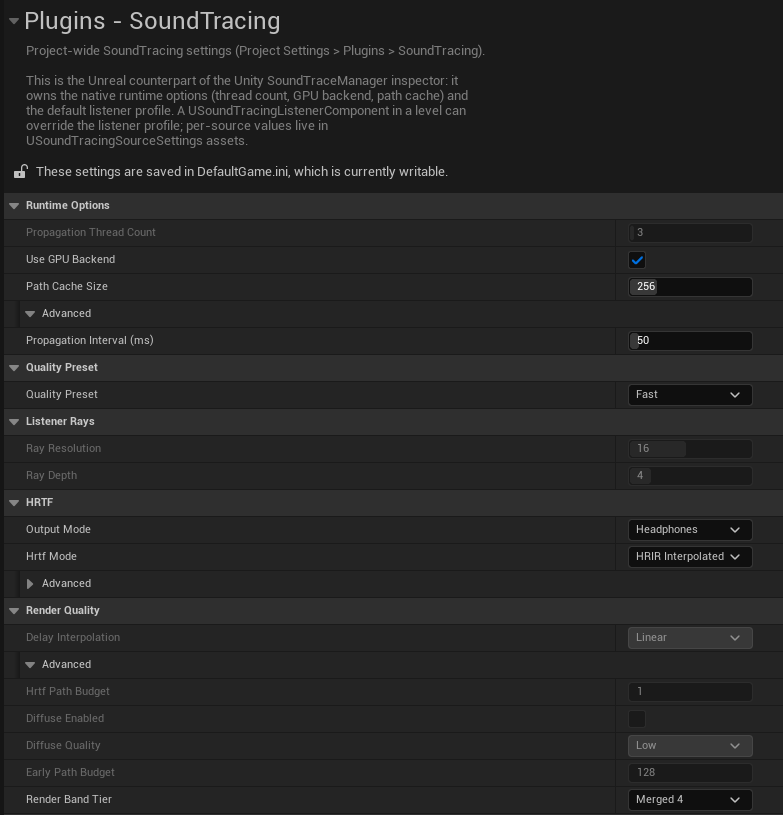

Detail Properties
SoundTracingSettings 管理全域設定，SoundTracingSubsystem 控制執行階段。在 Project Settings > Plugins > SoundTracing 中編輯全域配置。表格列出 SDK 預設值，圖片展示設定範例。
| 欄位 | 預設值 | 說明 |
|---|---|---|
Propagation Thread Count | -1 | -1..64。-1 依邏輯核心數自動設定，0 和 1 使用單一執行緒。修改後重新啟動。 |
Use GPU Backend | 停用 | 要求 GPU 運算，初始化失敗時改用 CPU。修改後重新啟動。 |
Path Cache Size | 256 | 0..1024，作用中音源共用的路徑快取大小。0 關閉快取。 |
Propagation Interval (ms) | 0 | 0..500，傳播要求的最小間隔。0 表示每個遊戲 tick 要求一次，執行中的要求會合併。 |
Quality Preset, Listener Rays, HRTF, Render Quality | Fast | 預設聆聽器配置。各欄位詳見下方聆聽器的 Detail Properties 表。 |

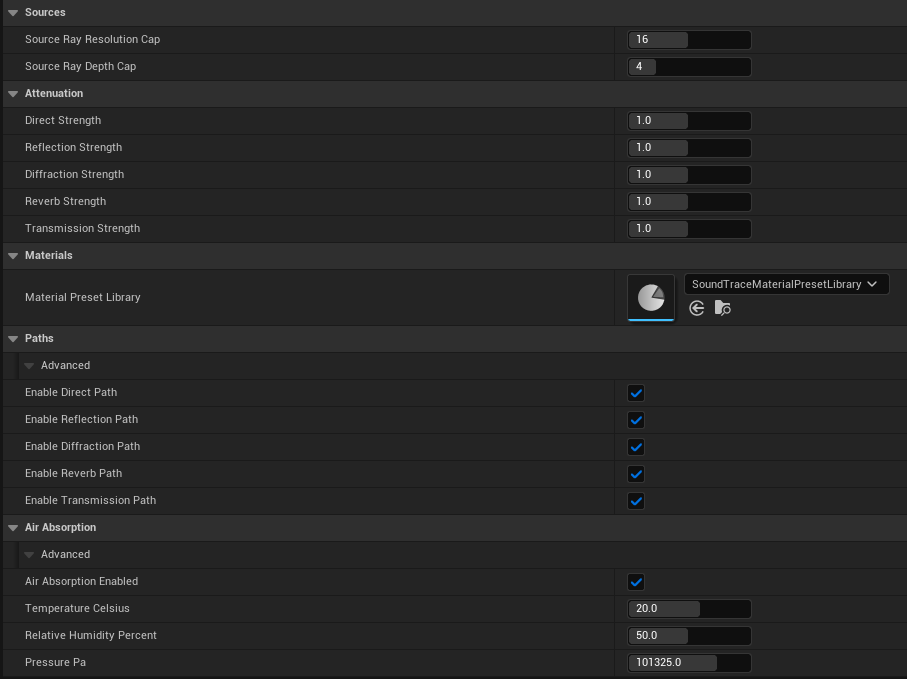

Source Ray Resolution Cap | 0 | 0..32，各音源殘響射線解析度的全域上限。0 不施加額外限制。 |
Source Ray Depth Cap | 0 | 0..16，各音源殘響射線深度的全域上限。0 不施加額外限制。 |
各路徑 Strength | 各 1.0 | Direct、Reflection、Diffraction、Reverb 和 Transmission 的衰減強度，範圍 0.5..1.5。套用至使用專案衰減設定的音源；數值越大，相同距離下衰減越快。 |
Material Preset Library | 未指定 | 未指定時使用內建程式庫。選擇其他程式庫後重新啟動。 |
Paths, Air Absorption | 啟用 | 預設聆聽器的路徑類型和空氣吸收設定。 |
公開方法
在 Blueprint 中使用 Get World Subsystem 取得 SoundTracingSubsystem。C++ 可使用 USoundTracingSubsystem::Get(WorldContextObject)。
| 方法 | 傳回值 / 行為 |
|---|---|
Get(const UObject* WorldContextObject) | C++ 靜態方法，傳回對應 World 的 Subsystem。 |
IsNativeRuntimeReady() | bool，原生程式庫、場景和聆聽器是否就緒。 |
IsGpuPropagationActive() | bool，GPU 傳播是否實際啟用。 |
GetGpuBackendStatus() | FString：GPU active、CPU 或包含原因的 CPU fallback (...)。無法存取執行階段時傳回 Unavailable。 |
GetLastValidPathCount() | int32，最近完成的傳播影格的有效路徑數。 |
GetLastNativeError() | FString，最近的原生錯誤。最新影格成功時為空。 |
GetNativeVersion() | FString，以 major.minor.revision 格式表示的原生程式庫版本。 |
GetRegisteredObjectCount() | int32，目前 World 中註冊的物件數。 |
GetActiveListenerSettings() | FSoundTracingListenerSettings，目前實際套用的聆聽器設定。 |
ResetMotionState() | 在傳送或切換關卡後重設聆聽器和音源的運動歷史。 |
RequestPropagationFrame() | 在一般更新週期之外要求傳播計算。 |
公開屬性
以下為 USoundTracingSettings 的 C++ 配置成員。使用 GetDefault<USoundTracingSettings>() 讀取專案設定。
| 屬性 | 型別 | 說明 |
|---|---|---|
PropagationThreadCount | int32 | 設定的傳播執行緒數。 |
bEnableGpuPropagation | bool | GPU 使用要求旗標。透過 IsGpuPropagationActive() 檢查實際啟用狀態。 |
PathCacheSize | int32 | 路徑快取大小。 |
PropagationIntervalMs | int32 | 傳播要求最小間隔，單位毫秒。 |
DefaultListenerSettings | FSoundTracingListenerSettings | 專案預設聆聽器配置。 |
SourceRayResolutionCap, SourceRayDepthCap | int32 | 音源射線解析度和深度的全域上限。 |
DefaultSourceAttenuationStrengths | FSoundTracingAttenuationStrengths | 各路徑類型的預設距離衰減強度。 |
MaterialPresetLibrary | TSoftObjectPtr<USoundTracingMaterialPresetLibrary> | 啟動時註冊的材質程式庫。 |
聆聽器
將 SoundTracingListenerComponent 新增至 Pawn 或 Camera，可依關卡覆寫專案聆聽器配置，或使用該元件的 Transform 取代 Unreal 音訊裝置聆聽器。
Detail Properties
Project Settings 和 Listener Component 共用聆聽器配置欄位。上圖為專案預設配置，元件還提供以下覆寫選項。
| 欄位 | 預設值 | 行為 |
|---|---|---|
Override Project Listener Settings | 開啟 | 使用 Listener Settings 取代 Project Settings |
Listener Settings | Fast | Quality、HRTF、output mode、path 與 air absorption |
Drive Listener Transform | 關閉 | 將此 component 的 world transform 與 velocity 傳送給 native listener |
一個 World 中只能有一個 Listener Component 驅動 active listener。另一個 component 開始 Begin Play 時會取代前一個，並在 Output Log 寫入警告。
| 聆聽器配置欄位 | 預設值 | 說明 |
|---|---|---|
Quality Preset | Fast | 選擇 Custom、Fast、Middle 或 Quality。 |
Ray Resolution, Ray Depth | 16, 4 | 分別為 1..32 和 1..16。路徑追蹤解析度和深度，可在 Custom 下編輯。 |
Output Mode | Headphones | 選擇耳機或喇叭輸出。 |
Hrtf Mode | HRIR Interpolated | 參閱下方 HRTF 表。 |
Custom HRTF Relative Path | 空字串 | 相對於外掛 Content 的自訂 HRTF 路徑。留空使用內建表。 |
HRTF Path Budget | 1 | 1..32，套用方向性 HRTF 處理的優先路徑數。 |
Diffuse Enabled, Diffuse Quality | 停用, Low | 控制早期散射聲及其品質。Low/Medium/High 最多保留 128/512/1024 條散射路徑。 |
Delay Interpolation | Linear | 選擇 Linear、Cubic Lagrange 或 Lagrange 6 延遲插值。 |
Early Path Budget | 128 | 0..4096，套用完整移動延遲處理的早期間接路徑數。0 取消限制。 |
Render Band Tier | Merged4 | 透過 Merged4 或 Full8 選擇繪製頻帶數。 |
各路徑 Enable … Path | 全部啟用 | 分別啟用或關閉 Direct、Reflection、Diffraction、Reverb 和 Transmission 路徑。 |
Air Absorption Enabled | 啟用 | 套用空氣吸收造成的衰減。 |
Temperature Celsius | 20 | -40..60 °C，空氣溫度。 |
Relative Humidity Percent | 50 | 0..100%，相對濕度。 |
Pressure Pa | 101325 | 50000..120000 Pa，氣壓。 |
Quality Preset
Fast、Middle、Quality 會一起套用 ray 與進階 render 品質值。需要手動編輯時選擇
Custom。
| Preset | Ray Resolution | Ray Depth | HRTF Path Budget | Diffuse | Delay Interpolation | Early Path Budget |
|---|---|---|---|---|---|---|
Custom | 儲存值 | 儲存值 | 儲存值 | 儲存值 | 儲存值 | 儲存值 |
Fast | 16 | 4 | 1 | 關閉 / Low | Linear | 128 |
Middle | 24 | 8 | 1 | 開啟 / Medium | Cubic Lagrange | 128 |
Quality | 32 | 12 | 1 | 開啟 / High | Lagrange 6 | 128 |
HRTF Path Budget 是獲得完整 directional HRTF voice 的高優先 path 數。所有內建 preset
都維持 1，為 audio thread 保留餘裕。在 Custom 中提高它可能讓多 source scene 發生
dropout。
HRTF 與輸出模式
| HRTF 模式 | 所需 asset | 說明 |
|---|---|---|
Band8 | 無 | 使用 8-band magnitude 與 ITD 的輕量模式 |
HRIR | STCoreV2 embedded table | 使用最近方向的量測 HRIR |
HRIR Interpolated | STCoreV2 embedded table | 依方向插值量測 HRIR；預設模式 |
Custom HRTF Relative Path 可指定相對於外掛 Content 的 MPI1、SAH1 或 BPH1 表路徑。留空使用 STCoreV2 內建表。
| Output Mode | 說明 |
|---|---|
Headphones | Binaural HRTF 輸出 |
Speaker | 內部 Ambisonic stereo decode |
進階 Render Band Tier 建議使用 Merged4；Full8 會增加每條 path 的 audio-thread
band 處理。Air Absorption 預設值為 20 °C、相對濕度 50%、101325 Pa，用於
ISO 9613-1 衰減。
公開方法
| 方法 | 行為 |
|---|---|
ApplyListenerSettings() | 將目前 Detail Properties 值重新套用到 native listener |
SetQualityPreset(Preset) | 變更並立即套用 quality preset |
SetHrtfMode(Mode) | 變更並立即套用 HRTF mode |
SetOutputMode(Mode) | 切換 Headphones/Speaker 並立即套用 |
ResetMotionState() | Teleport、respawn 後清除 listener/source velocity history |
GetListenerSettings() | 回傳 component 目前的 listener settings |
static GetActiveListener(const UWorld* World) | 在 C++ 中傳回對應 World 的作用中 Listener Component。 |
公開屬性
| 屬性 | 型別 / 存取 | 說明 |
|---|---|---|
bOverrideProjectListenerSettings | bool / 讀寫 | 是否使用該元件的聆聽器配置。 |
ListenerSettings | FSoundTracingListenerSettings / 讀寫 | 元件的品質、輸出和路徑設定。執行階段直接修改後，呼叫 ApplyListenerSettings() 套用。 |
bDriveListenerTransform | bool / 讀寫 | 是否使用元件的位置和方向驅動聆聽器。 |
音源
在 Content Browser 的
Sounds > SoundTracing > SoundTracing Audio Spatialization Settings 中建立。相同用途的
source 應共用一個 asset，不必為每個 Audio Component 複製。

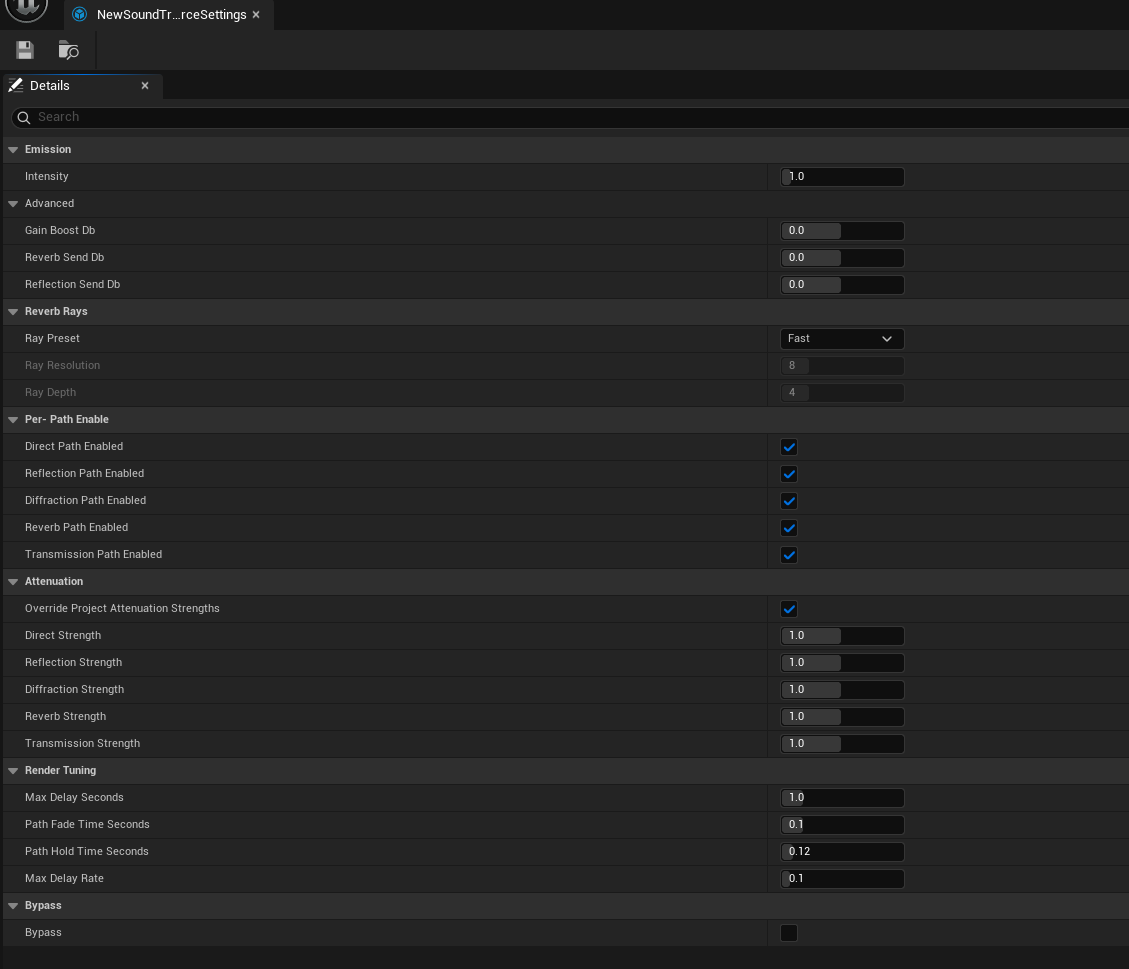

Detail Properties
| 欄位 | 預設值 | 範圍／行為 |
|---|---|---|
Intensity | 1.0 | 0..10。乘到每條 path 的 linear emission gain |
Gain Boost Db | 0 dB | -24..24 dB。在 Intensity 之上增加的 gain |
Reverb Send Db | 0 dB | -24..24 dB。Late reverb send |
Reflection Send Db | 0 dB | -24..24 dB。Early reflection send |
Ray Preset | Custom | Custom、Fast（8×8，depth 4）、Middle（16×16，depth 4）、Quality（24×24，depth 4）。非 Custom 時以 preset 值覆寫下面兩個值。對應 Unity SoundTraceSource 的 Reverb Ray Resolution，套用於共用該 asset 的所有 source |
Ray Resolution | 24 | 0..32。0 繼承 Listener grid；其他值使用 N × N source reverb ray |
Ray Depth | 4 | 0..16。0 繼承 Listener depth |
各路徑 … Path Enabled | 全部啟用 | 依音源啟用或關閉 Direct、Reflection、Diffraction、Reverb 和 Transmission。 |
Override Project Attenuation Strengths | 開啟 | 關閉時使用 Project Settings attenuation |
每種 path 的 Strength | 1.0 | 0.5..1.5。值越大，同距離下衰減越快 |
Max Delay Seconds | 1.0 s | 0.01..5 s。Renderer 保留的最大 propagation delay |
Path Fade Time Seconds | 0.066 s | 0.001..0.5 s。Path 進入／移除 fade |
Path Hold Time Seconds | 0.120 s | 0..1 s。缺少 non-direct path 在 fade 前的保持時間。0 停用 |
Max Delay Rate | 0.1 | 0.001..0.999。每個 sample 的最大 delay 變化 |
Bypass | 關閉 | 跳過 SoundTrace spatial rendering，直接傳遞輸入 |
連接至 Audio Component

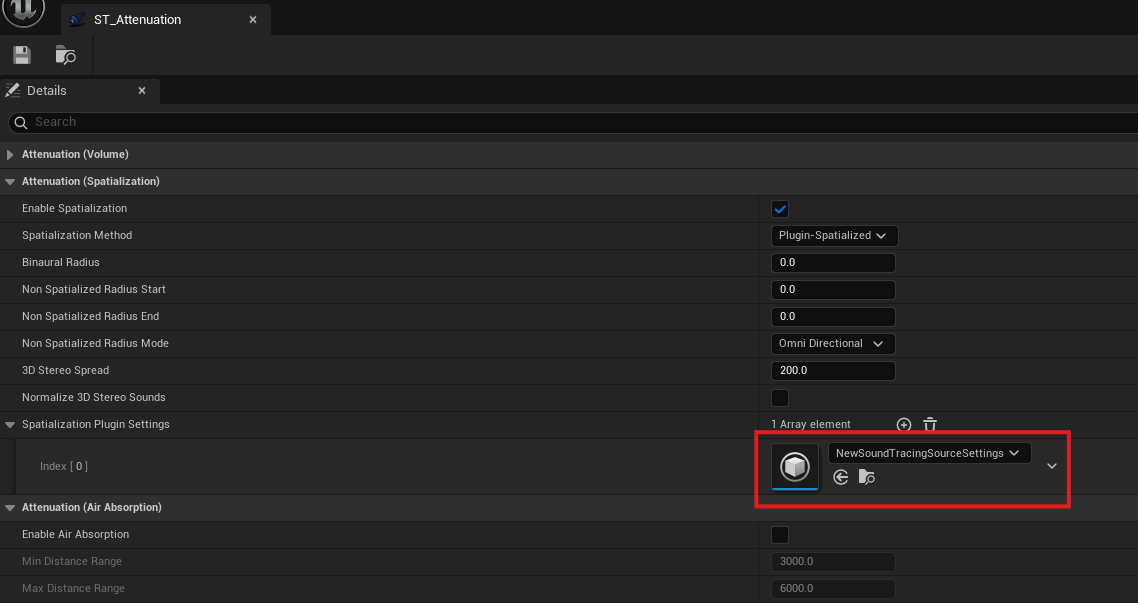

將音源設定資產連接至 Sound Attenuation，再將該 Attenuation 資產指定給 Audio Component。同類音源可共用這兩個資產。
啟用 Enable Spatialization 並選擇外掛空間化方式。在 Spatialization Plugin Settings 陣列中新增 SoundTracing Audio Spatialization Settings 資產。

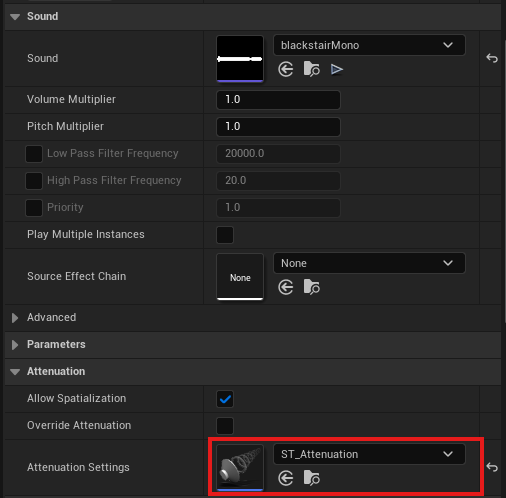

啟用 Audio Component 的 Allow Spatialization，關閉 Override Attenuation。將先前建立的 Sound Attenuation 指定至 Attenuation Settings。
公開方法
以下為 USoundTracingSourceSettings 提供的 C++ 方法。使用 Audio Component 的 Play() 和 Stop() 控制播放。
| 方法 | 傳回值 / 行為 |
|---|---|
GetEffectiveAttenuationStrengths() | FSoundTracingAttenuationStrengths，依覆寫設定傳回音源或專案的衰減強度。 |
ApplyRayPreset() | 依 RayPreset 更新 RayResolution 和 RayDepth，Custom 下保留原值。 |
聲音物件
SoundTracingObjectComponent 將 immediate parent 的 StaticMeshComponent 或
SkinnedMeshComponent 註冊為聲學 geometry。它必須直接放在目標 mesh component 下方，
不能放在 Actor 階層的任意位置。

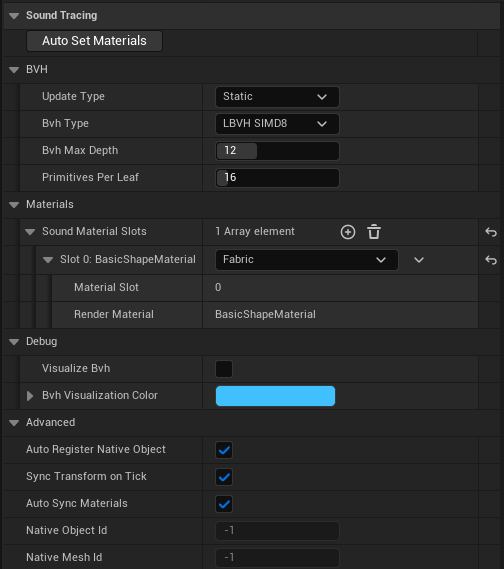

Detail Properties
| 欄位 | 預設值 | 說明 |
|---|---|---|
Auto Register Native Object | 開啟 | Begin Play 時自動註冊 native object |
Sync Transform On Tick | 開啟 | Parent 變化時才更新 native transform |
Auto Sync Materials | 開啟 | Parent render material 變更時重新整理 slot |
Update Type | Static | Geometry update policy |
BVH Type | LBVH SIMD8 | Native acceleration structure builder |
BVH Max Depth | 12 | 1..32 |
Primitives Per Leaf | 16 | 1..128 |
Sync Skinned Vertices On Tick | 關閉 | 在 Refit 模式下每 tick 上傳目前 skeletal pose |
Sound Material Slots | 自動產生 | Render material slot 到 SoundTrace preset 的 mapping |
Visualize BVH | 關閉 | 使用 Editor component visualizer 繪製 BVH line |
BVH Visualization Color | 青色 | BVH 顯示色彩。 |
Native Object Id, Native Mesh Id | -1 | 已註冊的原生 ID，唯讀，未註冊時為 -1。 |
Static Mesh 設定 Forced LOD 時使用該 LOD，否則使用 LOD 0。Skinned Mesh 也優先 Forced LOD， 並上傳目前 pose vertex。
Geometry 與 BVH
| BVH Type | Refit | GPU backend | 說明 |
|---|---|---|---|
HKDTree | 支援 | 不支援 | KD split；Refit 後切換到 BVH-style fallback traversal |
LBVH | 支援 | 不支援 | Scalar Morton LBVH |
LBVH SIMD4 | 支援 | 支援 | 4-wide leaf intersection |
LBVH SIMD8 | 支援 | 支援 | 目前預設值 |
LBVH SIMD16 | 支援 | 支援 | 16-wide leaf intersection |
要求 GPU backend 時若選擇 HKDTree 或 scalar LBVH，plugin 會替換成可上傳到 GPU 的
LBVH SIMD8 native builder。
| Update Type | 用途 |
|---|---|
Static | 不移動的 level geometry |
Dynamic | 僅 transform 變化的 door、prop；更新 TLAS instance |
Refit | Topology 不變但 vertex pose 變化的 Skinned Mesh |
Rebuild | Triangle topology 變化、需要重建 BVH 的 geometry |
要同步 skinned animation，請同時啟用 Update Type = Refit 與
Sync Skinned Vertices On Tick = true。Plugin 會上傳目前 pose vertex 並 refit native mesh。
這會在每 tick 進行 CPU skinning 與 vertex upload，因此應限制物件數量與 LOD。
相同 Static Mesh、LOD、material mapping 與 BVH 設定的 object 共用一個 native BVH。 Skinned Mesh 的 cache key 包含 component path，不同 pose 不會覆寫同一個 native mesh。
公開方法
| 方法 | 行為 |
|---|---|
RegisterNativeObject() | 將 Parent geometry 註冊到 native scene |
UnregisterNativeObject() | 移除 native object 註冊 |
SyncNativeTransform() | 立即套用目前 parent transform |
RefreshNativeMesh() | Mesh 或 material 變更後重新上傳 geometry |
SyncMaterialsFromParent() (Auto Set Materials) | 根據父元件的繪製材質名稱和別名自動比對預設。 |
SetMaterialPresetIndex(Slot, Preset) | 變更一個 slot 的 preset index |
SetMaterialPresetForAllSlots(Preset) | 對所有 slot 套用同一 preset |
SetUpdateType(Type) | 變更 native object update policy |
GetResolvedMeshLodIndex() | 回傳實際上傳的 LOD index |
GetUploadedTriangleCount() | 回傳上次上傳的 triangle 數量 |
IsRegistered() | 回傳 native object 與 mesh 是否都有效 |
GetNativeObjectId(), GetNativeMeshId() | 傳回已註冊的原生 ID，未註冊時為 -1。 |
GetTargetMeshComponent() | 傳回用於註冊的直接父網格元件。 |
static IsGpuCompatibleBvhType(ESoundTracingBvhType InBvhType) | 屬於 SIMD LBVH 系列時傳回 true。 |
GetBvhMaxDepth(), GetPrimitivesPerLeafNode(), GetBvhType() | 在 C++ 中查詢 BVH 設定。 |
GetSoundMaterialSlots() | 在 C++ 中傳回聲學材質槽陣列的唯讀參考。 |
BuildNativeBvhDebugLineSegments(TArray<FVector>& OutLocalLinePoints) | 在 C++ 中取得區域座標下的 BVH 偵錯線段。 |
ShouldVisualizeBvh(), GetBvhVisualizationColor() | 僅 Editor 可用的 C++ 方法，用於查詢 BVH 顯示狀態和色彩。 |
聲學材質與 Transmission
Detail Properties
預設 library 位於 plugin 的
Content/STData/Material/SoundTraceMaterialPresetLibrary.uasset，目前包含與 Unity/Web SDK
相同的 22 種 material table。
在 Content Browser 的
Sounds > SoundTracing > SoundTracing Material Preset Library 中建立 custom library。
新 asset 會複製目前的預設 library。在 Project Settings 的 Material Preset Library 中選擇
後重新啟動 Editor。
| 欄位 | 說明 |
|---|---|
Presets | 聲學材質清單。 |
Display Name, Aliases | 選擇清單中的顯示名稱及自動比對繪製材質的別名。 |
Material Index | 原生材質索引，依程式庫中的清單順序維護。 |
Scattering | 0..1，鏡面反射與散射的比例。 |
Reflection, Absorption, Transmission | 8 個頻帶的反射、吸收和透射能量係數，各值為 0..1。 |
Transmission Model | 選擇 Surface 或 Solid Distance。 |
Thickness to -30 dB (m) | Solid Distance 各頻帶的衰減參考距離。 |
ResetToBundledJson | 從內建 JSON 還原預設清單。 |
頻帶中心為 67.5、125、250、500、1000、2000、4000、8000 Hz。
可在 Editor band graph 上點擊或拖曳來編輯。
Transmission Model
| 模型 | 輸入 | Geometry 條件 |
|---|---|---|
Surface | 穿過一次表面後剩餘的各頻帶 energy coefficient 0..1 | 可用於開放面與薄 surface |
Solid Distance | 透射 energy 衰減至 -30 dB 時的各頻帶參考距離 (m) | 需要封閉 volume 與一致的 face 方向 |
Solid Distance 不是 object 的實際厚度。Runtime 會測量 ray 在 geometry 內經過的實際距離，
再依參考距離衰減。0 會完全阻擋該 band。
ImportFromJson、ExportToJson、ResetToBundledJson 使用 Unity/Web 共用的
soundMaterial.json 格式。沒有 transmissionDistanceToMinus30DbMeters 表示 Surface；
存在 8 個有效值表示 Solid Distance。
公開方法
| 方法 | 傳回值 / 行為 |
|---|---|
NormalizePresets() | 正規化預設索引和各頻帶值。 |
GetPresetCount() | 傳回預設數量。 |
FindBestPresetIndexByName(const FString& RenderMaterialName) | 尋找與繪製材質名稱或別名相符的預設索引。 |
GetPresetDisplayName(int32 PresetIndex) | 傳回預設的顯示名稱。 |
ResetToBundledJson() | 以內建 JSON 取代清單，可透過編輯器按鈕或 C++ 呼叫。 |
ExportToJson() | 傳回 soundMaterial.json 格式的字串。 |
ImportFromJson(const FString& JsonText) | 使用 JSON 取代清單，沒有可解析的材質時傳回 false。 |
FindBestPresetIndex(const UMaterialInterface* RenderMaterial) | 在 C++ 中尋找符合繪製材質的預設。 |
FindPresetIndexByToken(const FString& Token, int32 FallbackIndex) | 在 C++ 中依詞尋找預設，未找到時使用 fallback 索引。 |
static GetFrequencyBandCentersHz() | 在 C++ 中傳回 8 個中心頻率陣列的唯讀參考。 |
static LoadDefaultLibrary() | 在 C++ 中載入專案指定的程式庫或預設程式庫。 |
static MakeFallbackPresets() | 在 C++ 中建立備用預設陣列。 |
static ParseSoundMaterialJson(const FString& JsonText, TArray<FSoundTracingMaterialPreset>& OutPresets) | 在 C++ 中將 JSON 解析為預設陣列。 |
static SerializeSoundMaterialJson(const TArray<FSoundTracingMaterialPreset>& InPresets) | 在 C++ 中將預設陣列轉換為 JSON 字串。 |
static LoadBundledJson(FString& OutJson) | 在 C++ 中讀取內建 JSON 字串並傳回是否成功。 |
公開屬性
| 屬性 | 型別 / 存取 | 說明 |
|---|---|---|
Presets | TArray<FSoundTracingMaterialPreset> / 讀寫 | 程式庫中儲存的預設陣列。 |
FrequencyBandCount | static constexpr int32 / 常數 | 頻帶數量，值為 8。 |
聲音路徑視覺化
在 Actor 的 Add Component 中搜尋並新增 Sound Tracing Path Visualizer。該元件由 C++ 實作，會建立路徑繪製所需的 Niagara 元件。
在 Actor 上新增 SoundTracingPathVisualizerComponent，可用 Niagara line segment 顯示
最近一次 propagation frame。

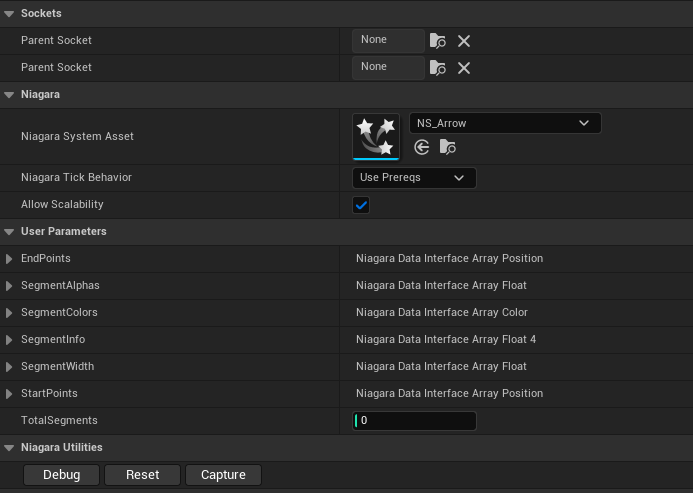

:::note NS_Arrow 內建資產路徑
Niagara System Asset 使用外掛內建的 NS_Arrow。預設路徑為 /SoundTracing/FX/NS_Arrow.NS_Arrow，關聯材質位於 /SoundTracing/Materials/MAT_ArrowLine。安裝或移動外掛時，請同時保留 Content/FX 和 Content/Materials，並檢查 Niagara 系統及材質參考是否有效。
:::
Detail Properties
| 欄位 | 預設值 | 說明 |
|---|---|---|
Visualization Enabled | 開啟 | 是否顯示 path |
Refresh Interval Ms | 50 | 視覺化最小更新間隔，不影響 propagation |
Max Visualized Paths | 1024 | 最大顯示 path 數，範圍 16..5000 |
Path Alpha Intensity | 0.5 | Segment alpha 強度，範圍 0.01..2.0 |
Niagara System | 空 | 空時使用 plugin 預設 Niagara system |
色彩分別為 Direct=紅色、Reflection=橙色、Diffraction=綠色、Transmission=青色、Reverb=紫色。效能測量時請關閉視覺化。
公開方法
| 方法 | 傳回值 / 行為 |
|---|---|
SetVisualizationEnabled(bool bEnabled) | 在執行階段啟用或關閉路徑顯示。 |
GetActivePathCount() | int32，傳回視覺化元件目前保留的路徑數。 |
範例展示
Unity SDK 的三個範例也以 Unreal 關卡和藍圖的形式提供，保留相同的場景組成。
在 Content Browser 中啟用 Settings > Show Plugin Content，開啟
SoundTracing Content > Samples > Maps 下的關卡，然後按下 Play。
每個關卡均已設定專用 GameMode 和攝影機，執行後會自動播放音訊。
三個展示共用以下 UI：
| 按鈕 | 鍵盤 | 操作 |
|---|---|---|
Play | P | 從頭播放音樂或對話。 |
Pause / Resume | Space | 暫停或繼續播放。 |
Stop | X | 停止播放。 |
Reset | R | 重新開始展示。02 還會重設位置和聲學材質。 |
Show / hide UI | — | 隱藏或顯示左側控制面板。 |
關卡位於 /SoundTracing/Samples/Maps，行為和 UI 藍圖位於
/SoundTracing/Samples/Blueprints，各音源的設定可在
/SoundTracing/Samples/Audio/Settings 中編輯。

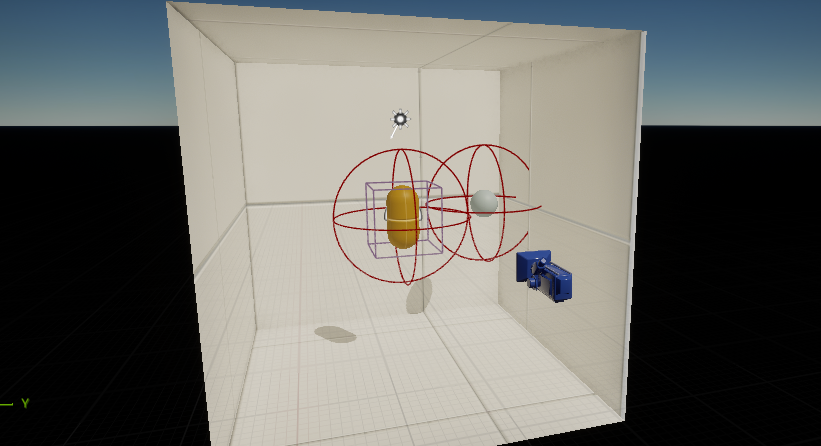

ST_SampleScene01
在 10 m 的房間內，透過一個音源和固定聆聽器體驗基本空間音訊。 聆聽音樂，了解房間幾何、聲學材質以及視覺化路徑與聲音的關係。
使用 SoundTrace / Unreal dry 按鈕切換 SoundTrace 輸出和 Unreal 一般輸出。
兩路輸出保持播放位置同步，因此可以連續聆聽同一段音樂，比較空間感和殘響。
行為藍圖為 BP_Sample01，UI 為 WBP_Sample01。

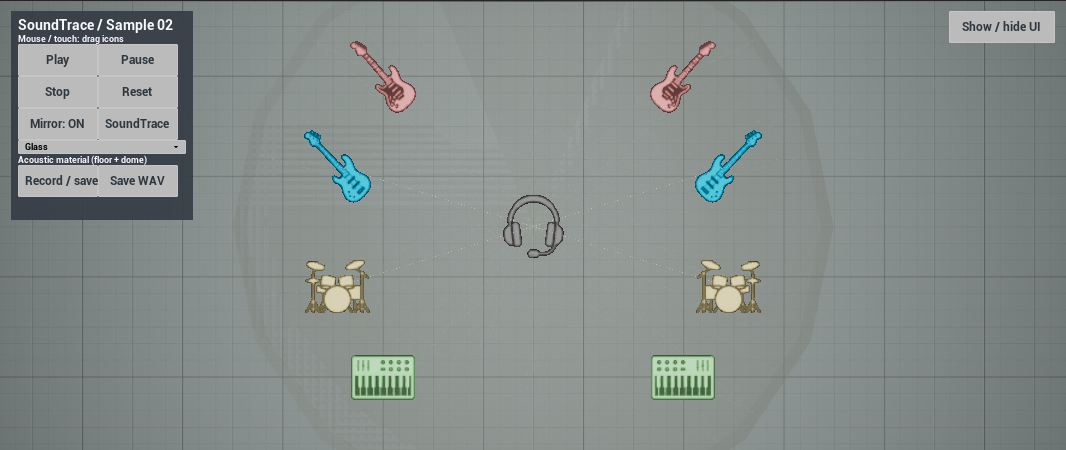

ST_SampleScene02
在俯視圖中移動吉他、貝斯、鼓和合成器的左右八個音源，以及耳機形狀的聆聽器。 Quartz 同步播放音樂，可透過改變位置和聲學材質來比較方向感與空間響應。
| 控制項 | 操作 |
|---|---|
| 拖曳圖示 | 使用滑鼠左鍵或第一個觸控點移動音源、聆聽器，保持其高度及初始抓取位置的偏移。 |
Mirror: ON / OFF | 拖曳音源時，使另一側配對音源左右對稱移動。啟用時不會立即重新對齊位置。 |
SoundTrace / Unreal dry | 保持播放位置，切換 SoundTrace 輸出和 Unreal 一般輸出。 |
Acoustic material (floor + dome) | 同時變更地板和穹頂的聲學材質。初始預設為 Glass，此設定獨立於視覺材質。 |
Reset / R | 還原音源、聆聽器的位置、Mirror: ON 和 Glass 聲學材質，並重新播放。 |
Record / save / F9 | 開始錄製輸出。錄製中再次按下會儲存 WAV 並結束錄製。 |
Save WAV / F10 | 將目前錄音儲存為 WAV 並結束錄製。 |
錄音檔以唯一檔名儲存在專案的 Saved/BouncedWavFiles 中。
Unreal 儲存 WAV 時會結束目前的錄製，操作方式與 Unity 在錄製中匯出快照不同。
從 UI 上或螢幕邊緣 24 px 範圍內開始的拖曳會被忽略，請從圖示內部開始拖曳。
行為藍圖為 BP_Sample02，UI 為 WBP_Sample02。

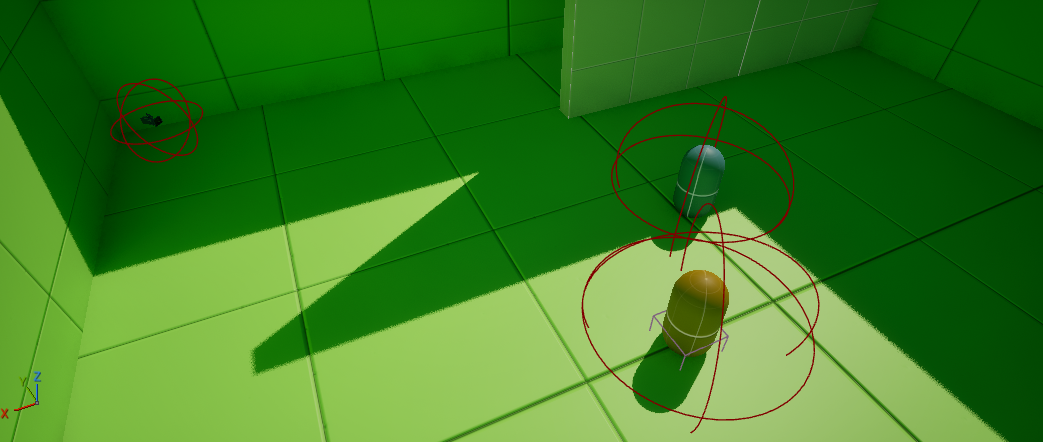

ST_SampleScene03
在有牆壁和隔板的空間中，男性、女性兩個音源交替循環播放八段語音。 隨攝影機移動聆聽器，體驗牆壁遮蔽、反射、HRTF 方向感和空間殘響的變化。
| 控制項 | 操作 |
|---|---|
WASD | 向前、後、左、右移動。 |
Q / E | 下降、上升。 |
| 移動滑鼠 | 旋轉視角。 |
Esc | 釋放視角控制以操作 UI。在編輯器 PIE 中，使用 Shift+F1 釋放游標。 |
| 滑鼠右鍵 | 恢復視角控制。 |
Reset / R | 在目前攝影機位置從頭播放對話。 |
在編輯器 PIE 中，Esc 用於結束執行。
行為藍圖為 BP_Sample03，UI 為 WBP_Sample03。
疑難排解提示
| 症狀 | 檢查項目 |
|---|---|
| Audio 清單中沒有外掛 | 檢查 SoundTracing 是否啟用、C++ 模組是否建置、目標平台 Audio 設定及編輯器是否已重新啟動。 |
| 原生程式庫載入或 ABI 錯誤 | 使用同一 SDK 發行包中的外掛和原生程式庫，並確認封裝包含 ThirdParty 檔案。 |
| 沒有聲音或未空間化 | 檢查單聲道 Sound Wave、Audio Component 播放、兩個全域 Audio 外掛、Spatialization 啟用狀態和資產連接。 |
| 音源設定未生效 | 檢查 Audio Component → Sound Attenuation → SoundTracing Source Settings 連接和 Override Attenuation 設定。 |
| 聆聽器位置不符 | 啟用 Drive Listener Transform 時使用元件位置，否則使用 Unreal 音訊聆聽器位置。 |
| 聆聽器替換警告 | 每個 World 只保留一個作用中 Listener Component。 |
| 幾何未反映至音訊 | 檢查 Object Component 是否為支援網格的直接子元件，以及是否存在網格資料和三角形。 |
| 蒙皮動畫未生效 | 檢查 Update Type = Refit、Sync Skinned Vertices On Tick = true 和 LOD。 |
| GPU 未啟用 | 檢查 GetGpuBackendStatus() 和 Output Log。Windows 上需同時部署 exaSound.dll 和 webgpu_dawn.dll。 |
| 路徑不可見 | 檢查 Niagara 是否啟用、Visualization Enabled、音源和聆聽器的路徑設定及 GetLastValidPathCount()。 |
| 傳送後音高突變 | 修改位置後立即呼叫 Listener 或 Subsystem 的 ResetMotionState()。 |
| 音源較多時斷音 | 依下方順序調整傳播計算和音訊緩衝區。 |
音源較多時斷音
- 將
Propagation Interval (ms)設為50，降低傳播要求頻率。 - 將
Source Ray Resolution Cap降至8..16，或將音源的Ray Preset設為Fast。 - 聆聽器從
Quality Preset = Fast、HRTF Path Budget = 1和Render Band Tier = Merged4開始。 - 將
Propagation Thread Count設為2..3並重新啟動，為遊戲、繪製和音訊執行緒保留執行時間。 - 將
Buffers To Enqueue設為至少2，必要時調整Callback Buffer Frame Size。 - 關閉路徑視覺化，每次僅修改一個設定進行比較。
執行階段狀態
SoundTracing.Status
SoundTracing.DumpGpuPropagationStats
SoundTracing.Status 輸出原生版本、就緒狀態、運算後端、物件和路徑數以及聆聽器設定。SoundTracing.DumpGpuPropagationStats 輸出 GPU 執行和 CPU 回退統計。
